云端器件库与模块库

云端器件库（通用器件库）

华秋发行版中加入了云端器件库面板，该功能与 Altium Designer 中的 Manufacturer Part Search 面板类似，可以帮助您快速地查询元器件的资料信息。器件面板集成了元器件参数信息、数据手册、器件符号（原理图符号/PCB封装）、供应链信息（后续会关联华秋商城信息）。

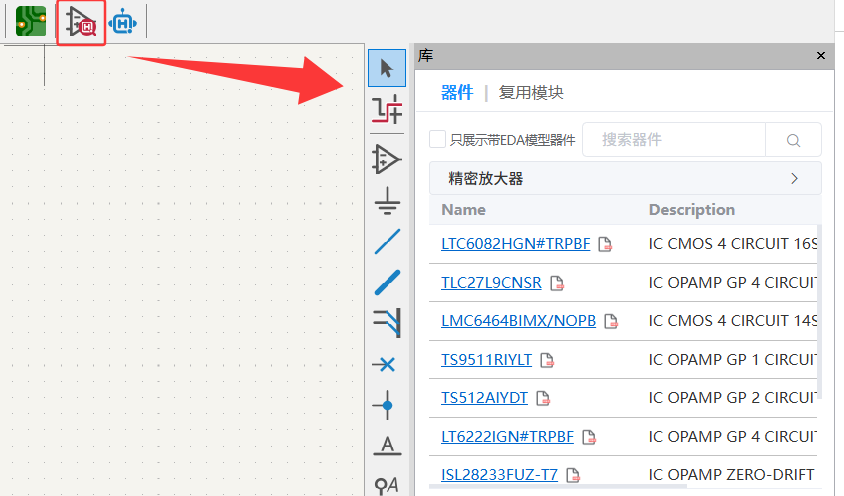

云端器件库以 www.eda.cn 中的数据为底座，包括了数千万的高质量元器件信息。 点击工具栏中的图标，打开库面板：

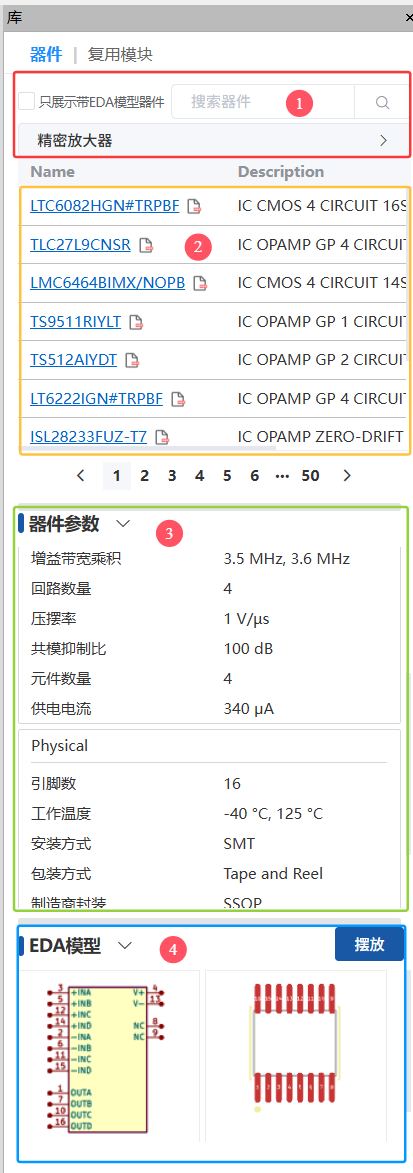

我们来看一下器件库面板的组成：

• 区域1：设置展示器件的范围，您可以在这里：
  • 进行器件搜索
  • 选择分类浏览
  • 设置“只展示带 EDA 模型的器件”
• 区域2：器件列表，在这里展示了：
  • 符合条件的器件列表
  • 包含器件的名称、描述
  • 可点击打开器件的数据手册或跳转到器件的详情页
• 区域3：选中器件的详细参数，包括：
  • 功能参数
  • 物料参数
  • 安规参数等
• 区域4：器件的模型数据，在这里您可以：
  • 动态预览选中器件的原理图符号、PCB 封装
  • 将符号直接摆放到原理图中

分类浏览

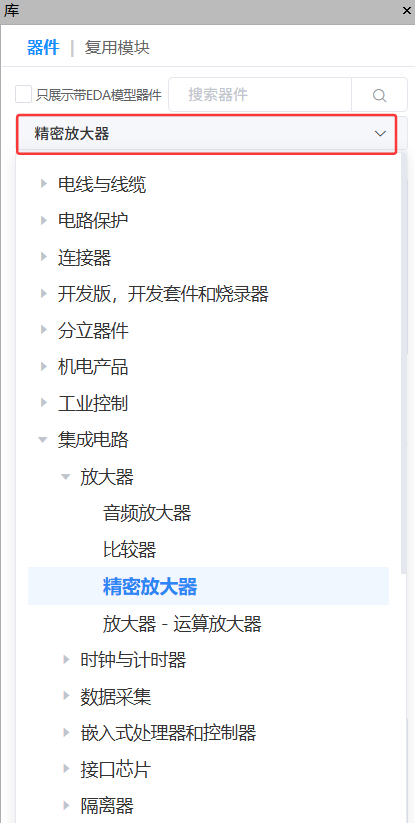

点击分类目录， 可以按器件的分类进行浏览：

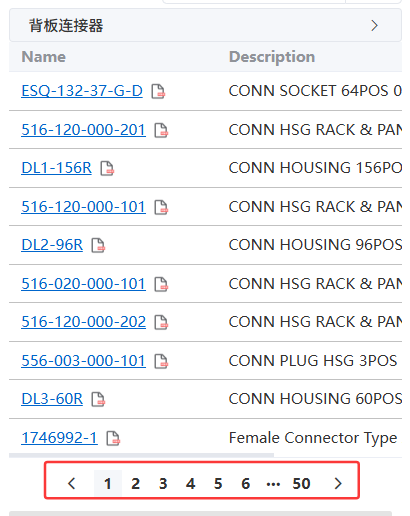

点击分类后，列表中将只展示分类中的器件，点击页码可查看更多器件：

器件搜索

在搜索框中输入关键字，可直接进行模糊搜索：

器件搜索算法不仅是机械的对于关键词的匹配，而是更贴合工程师使用习惯的搜索算法。搜素结果会自动进行排序，将最匹配的器件列在最上方。 不完整或不精确的器件型号 比如要查找型号为DMP3085LSD-13 的器件，可以搜索 DMP3085LSD，也可以搜DMP3085LSD13。以下为使用三种关键词查询的结果：

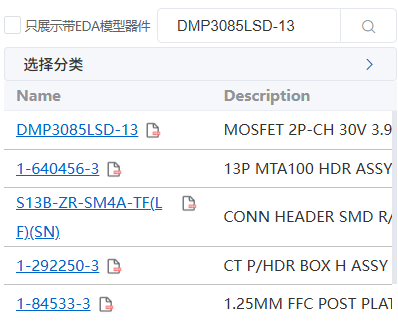

搜索“DMP3085LSD-13”准确命中

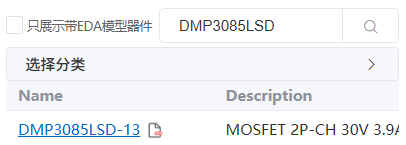

搜索“DMP3085LSD”准确命中

搜索“DMP3085LSD13”准确命中

规格与型号混合的搜索

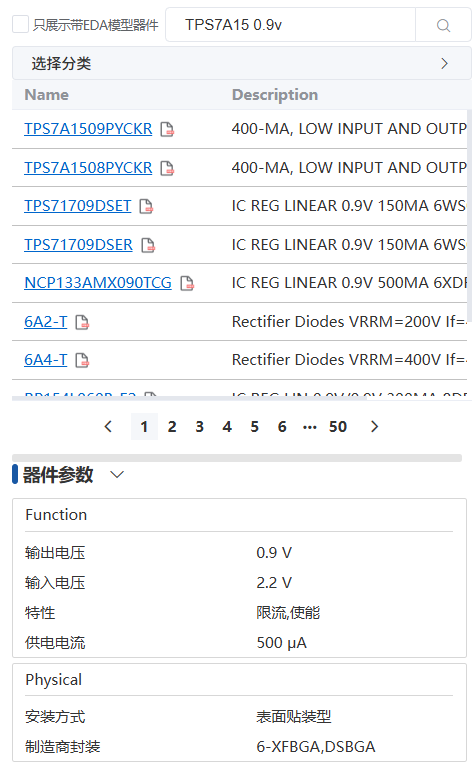

比如要找输出电压为0.9V的TPS7A15的具体采购型号是什么，可以搜 “TPS7A15 0.9v”：

常用的数值、单位转换 想要找一个阻值为1.3千欧姆的0402电阻，无论输入的是“1.3k 0402”或是“1300r 0402”，还是“1k3 0402”，甚至是“0.0013 MOhm 0402”都能精确匹配到您期望的内容。

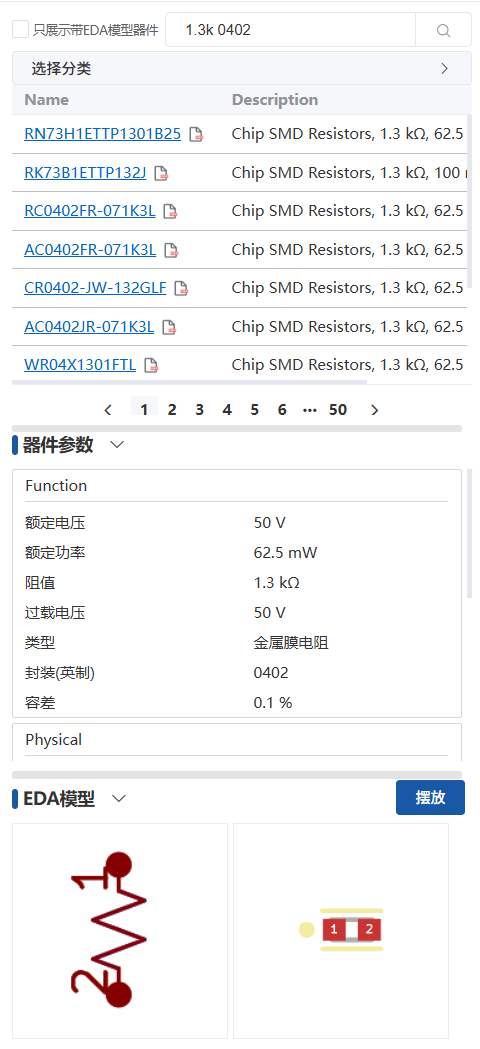

“1.3k 0402” 的搜索结果

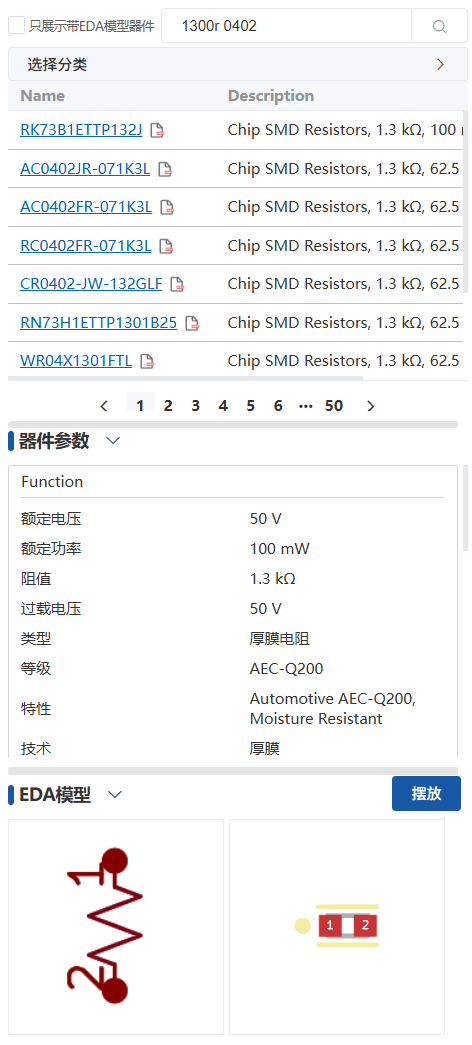

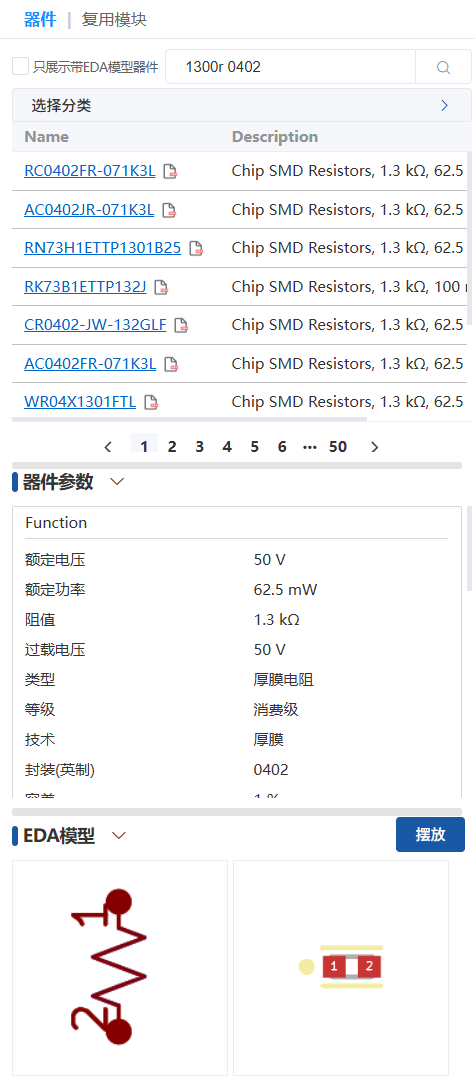

“1300r 0402” 的搜索结果

“1k3 0402” 的搜索结果

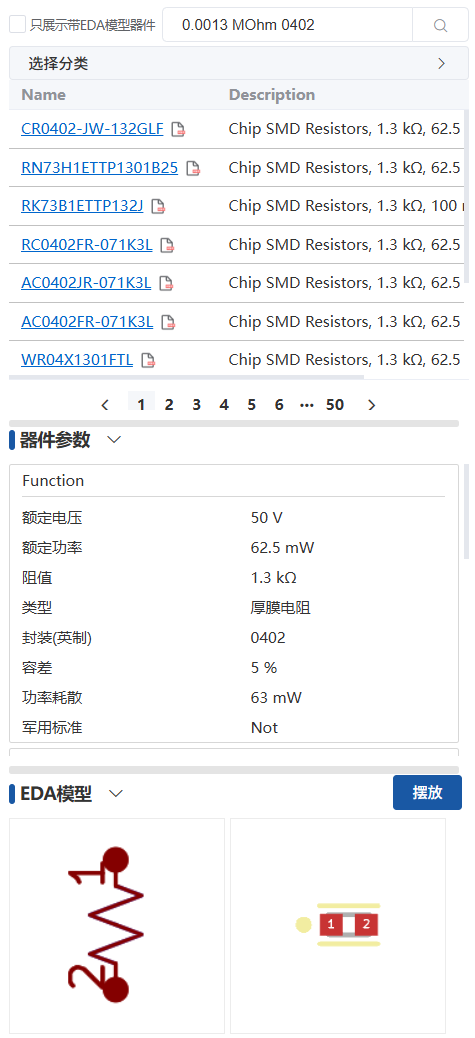

“0.0013 MOhm 0402” 的搜索结果

想怎么搜就怎么搜

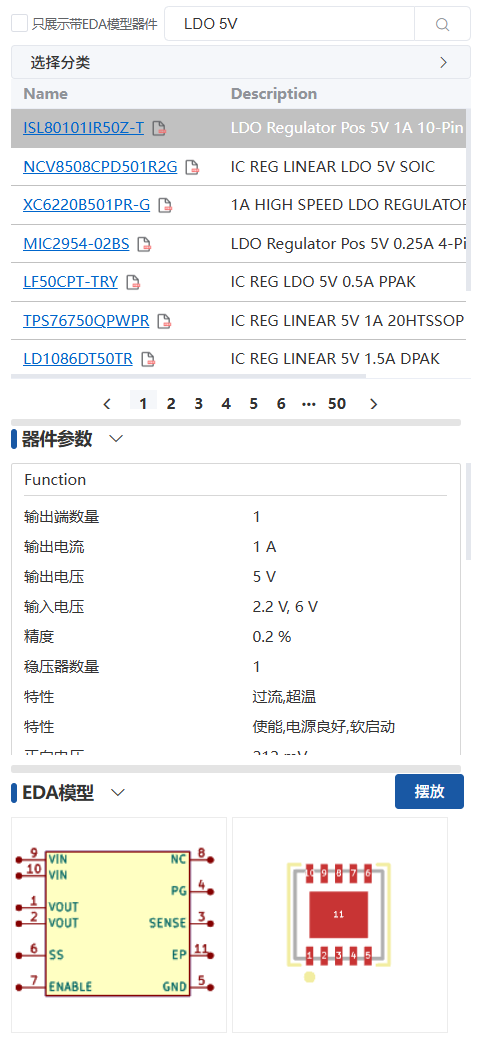

比方说想找一个输出为 5V 的 LDO，那就输入“LDO 5V”：

比如说找一个 Type C 的 USB 插座，就输入“USB typec”：

只展示带模型的器件

当勾选“只显示带模型的器件”选项时，搜索结果中仅包含带原理图符号或 PCB 封装的器件。 这样做的好处是搜索结果中的器件可以直接摆放到原理图中

将器件摆放到原理图

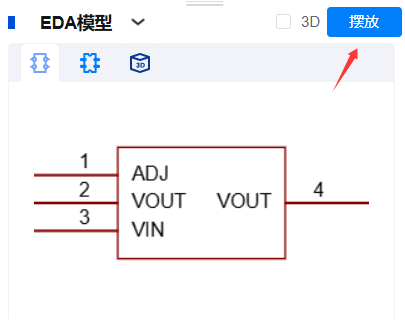

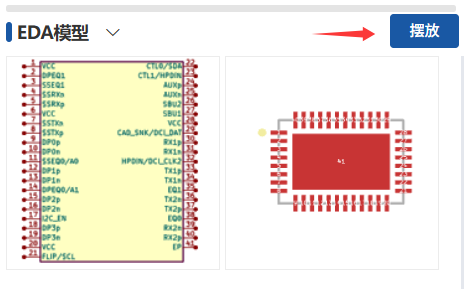

在符号预览窗口点击“摆放”按钮，就可以将符号直接摆放到原理图中：

该操作无需在符号库表中添加任何条目，直接摆放即可。 完成摆放后符号会保存在当前工程中的 kicad_api_libs 文件夹中。同时在 kicad_api_libs 文件夹中还会生成一个 kicad_api_lib.pretty 的文件夹，保存了与原理图符号关联的 PCB 封装：

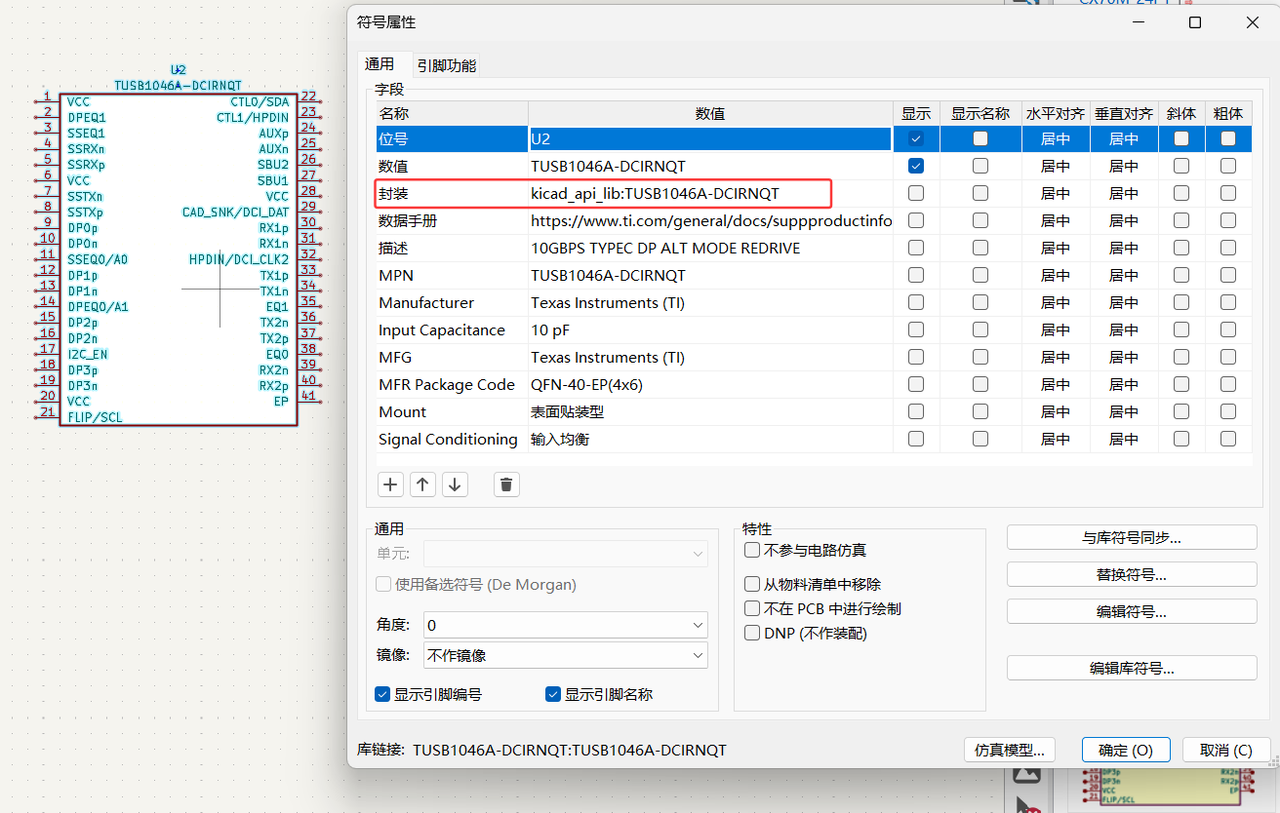

摆放后的符号参数中包含了所有元器件相关的属性，包括封装的关联关系。因此摆放完成后的符号可以直接同步到 PCB 中，无需任何额外的操作。

模块电路库（通用模块电路）

模块电路的浏览

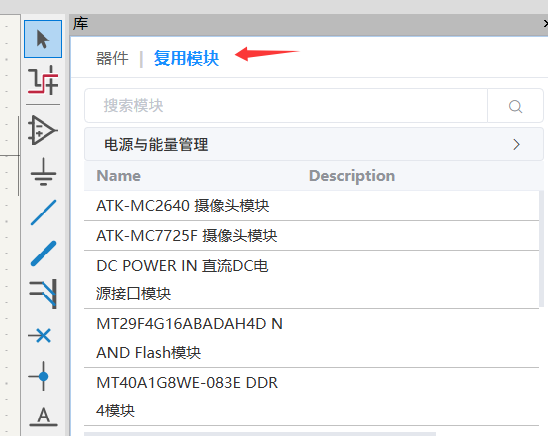

在库面板中点击“复用模块”，可以打开云端的模块电路库：

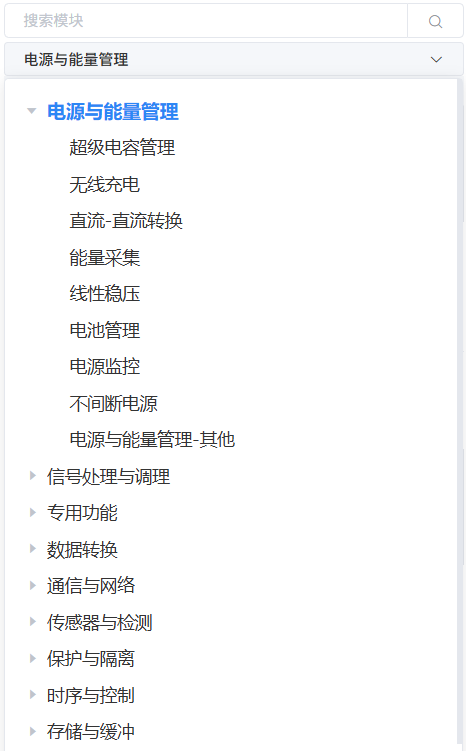

与器件库一样，可以通过搜索或分类目录的方式进行浏览：

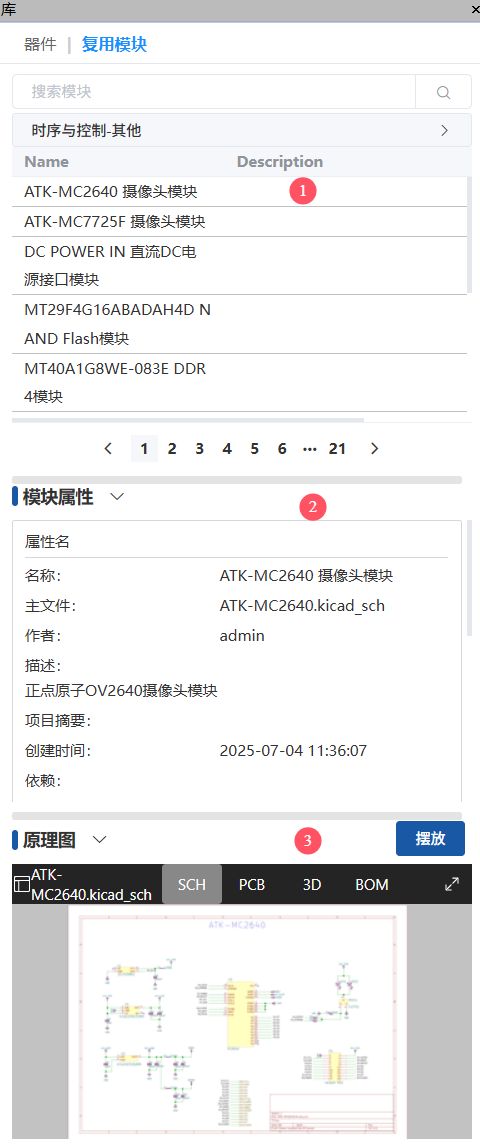

模块库面板有3个区域组成：

• 区域1：列出了符合搜索条件或分类浏览的模块电路
• 区域2：模块电路的属性
• 区域3：模块电路的预览，包括原理图、PCB、BOM

注意

您可以动态浏览模块电路的内容，点击对象，可查看图纸中对象的细节

模块电路的摆放

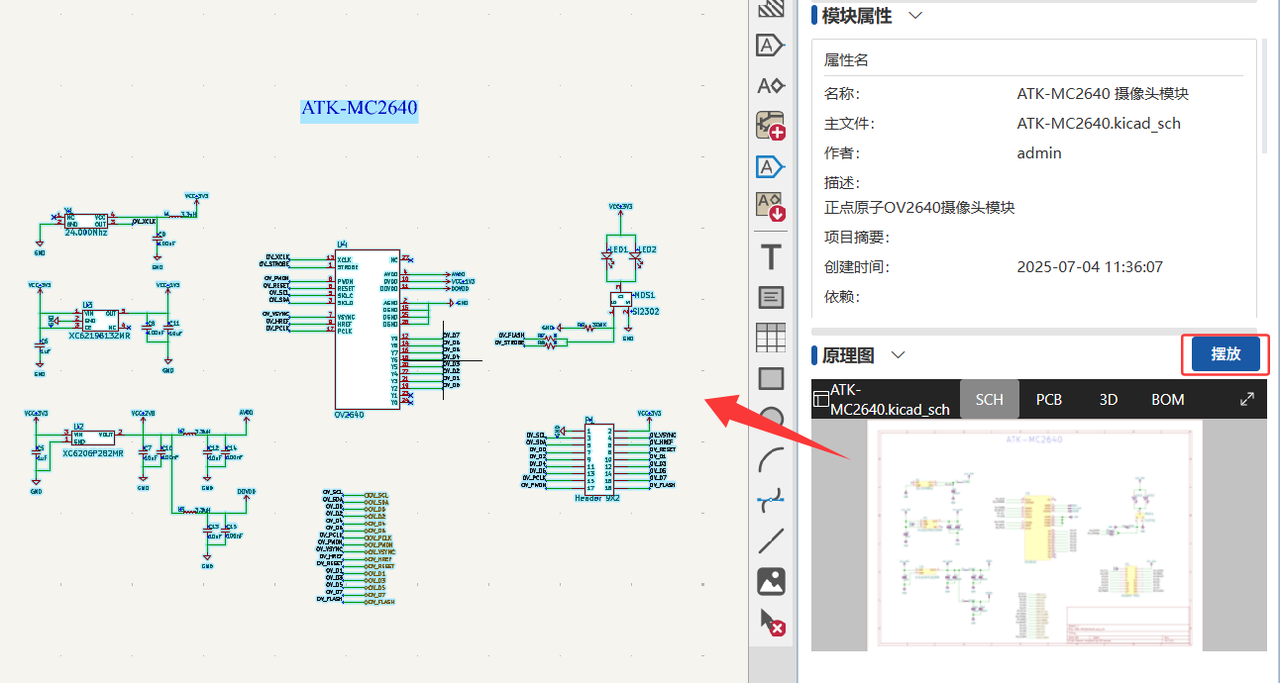

点击摆放按钮，可以直接将模块地方摆放到原理图中：

注意

目前还不支持将模块电路的 PCB 同步或直接摆放到 PCB 中。

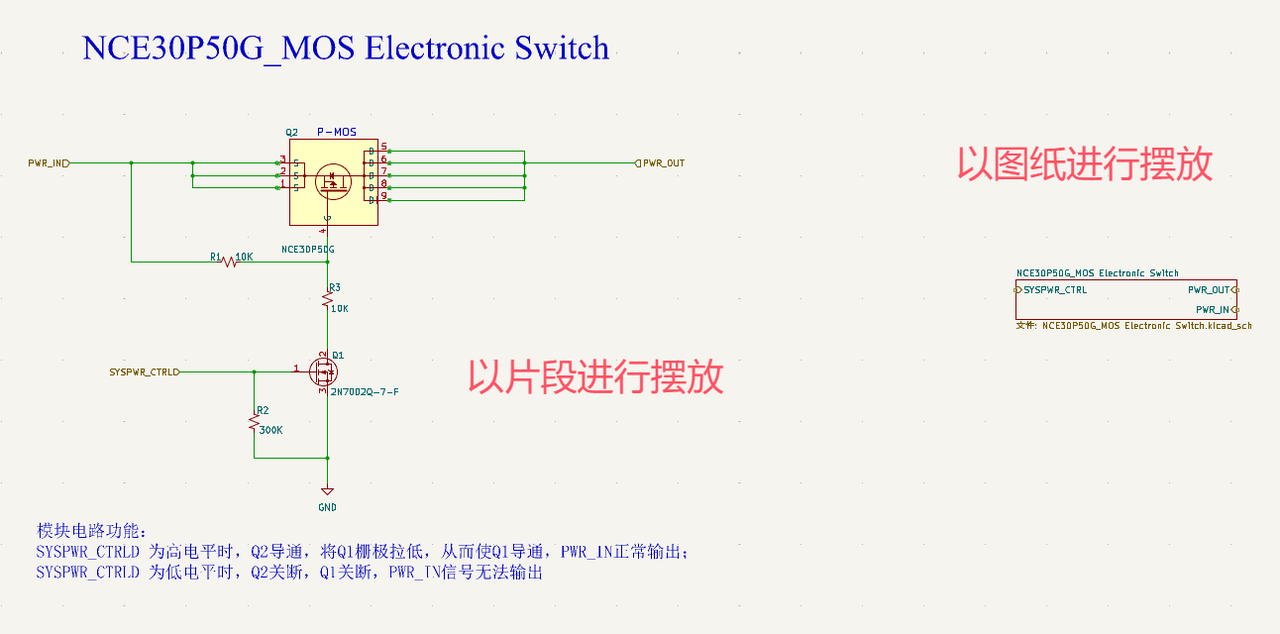

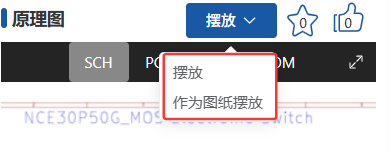

模块可以以片段或Sheet图纸两种方式进行摆放：

效果如下：

个人器件库及模块电路库

从 9.0.4 开始，华秋发行版支持云端的个人中心，可以让您把常用的元器件或模块片段保存到云端，方便您随时随地查看或调用属于自己的器件或片段。

登录

在 KiCad 中登录

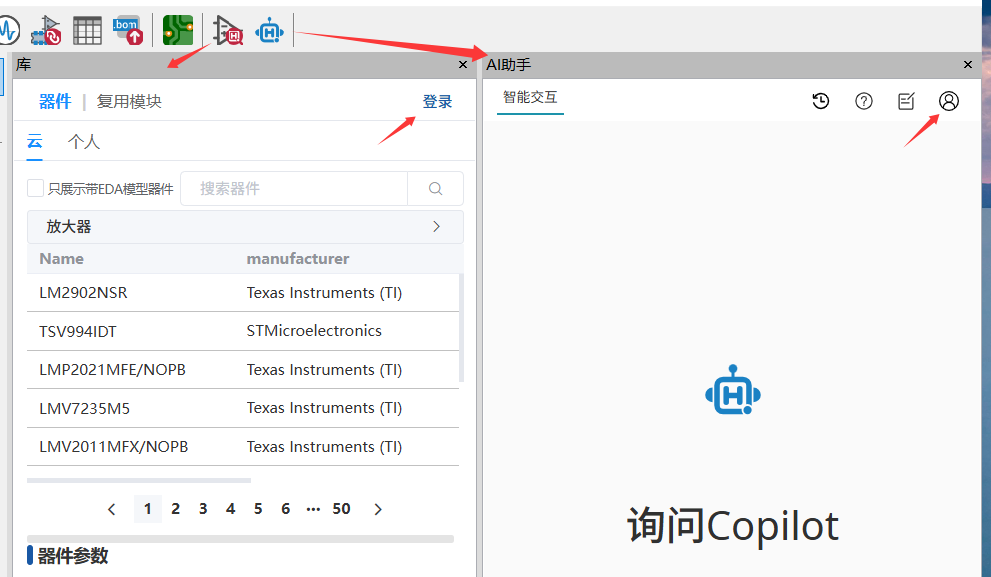

您可以在 工具栏中打开AI 助手或库面板，然后进行登录：

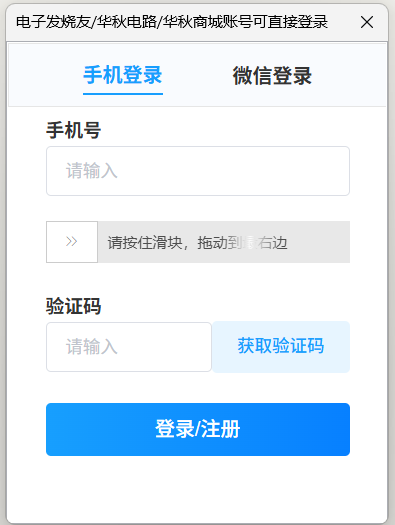

可以用手机或微信登录两种方式（都需要手机验证）：

如果您已经注册过华秋平台（包括电子发烧友、华秋电路、华秋商城），可以直接进行登录。如果没有，在手机登录时会自动创建一个华秋账号，也可以在华秋其他平台使用。 登录完成后，可以在面板右上角看到您的头像。点击“个人中心”，会跳转到后台的管理页面：

可以在页面中对器件、模块进行增、删、改的操作，并维护分类：

在网页中登录

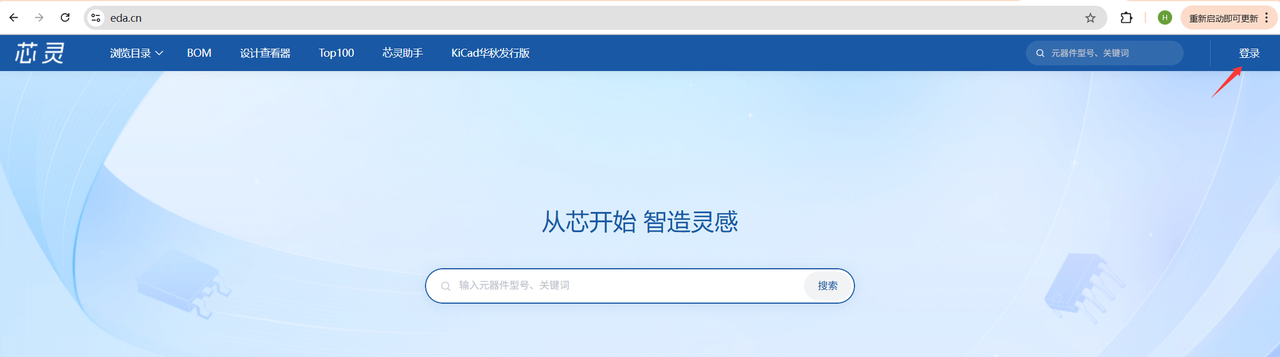

您也可以直接在 www.eda.cn 网站中进行登录：

分类管理

在个人中心管理分类

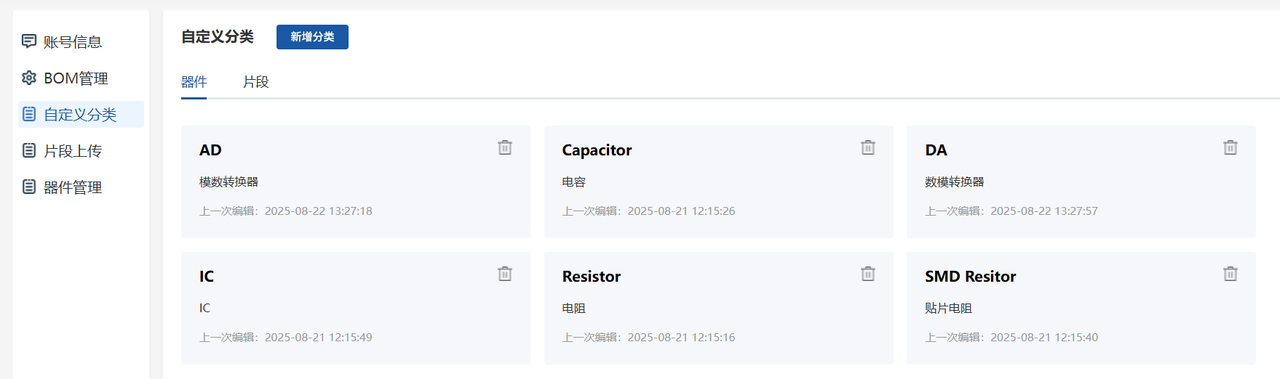

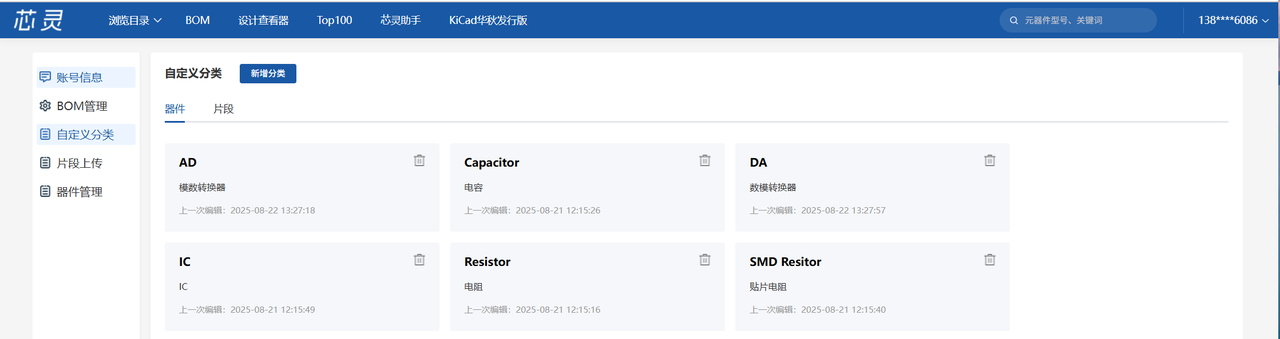

在“自定义分类”页中，可以分别对器件及模块电路片段的分类进行管理：

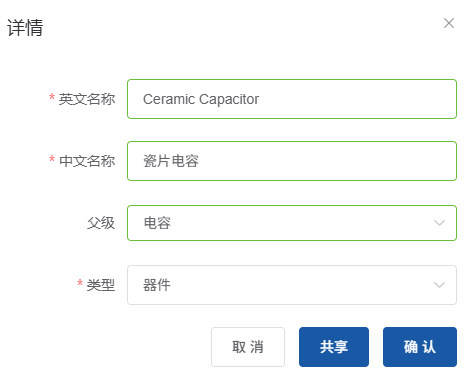

点击“新增分类”，可以为器件或片段增加新的分类：

分类支持层级嵌套。 您可以在个人中心中编辑或删除分类。

在 KiCad 中新增分类

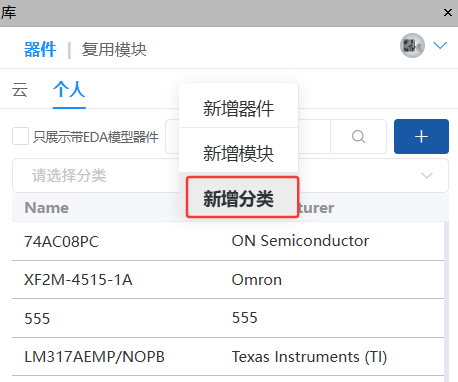

您也可以在华秋发行版的库面板中，右键并增加新的分类：

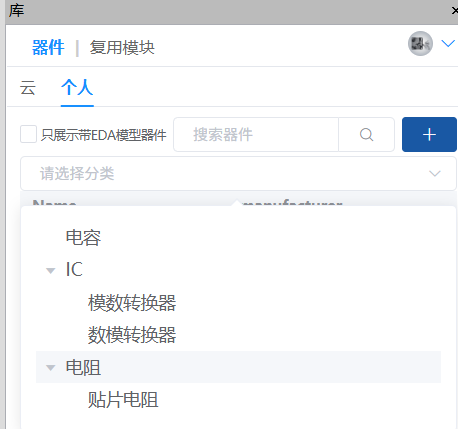

新增后的分类可以在 KiCad 的库面板中直接查看并使用：

构建自己的元器件库

您可以将自己常用的元器件按自定义的分类进行管理。器件库将保存在您的个人中心。这样，您就可以随时随地通过 KiCad 连接到您的个人中心，使用这些元器件库。

在 KiCad 中新增元器件

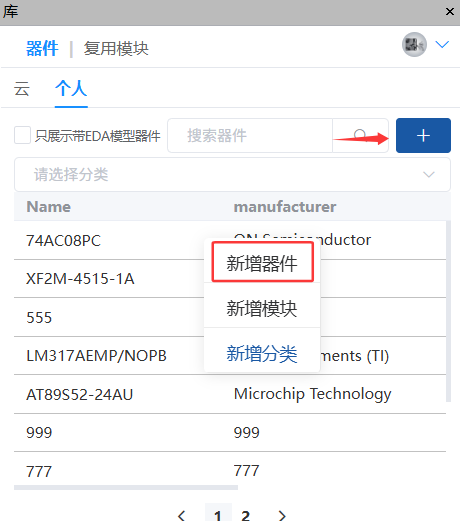

在 KiCad 库面板中切换到“器件->个人”，点击右侧的“+”号，或者右键面板，选择“新增器件”，都可以将新的元器件库添加到个人中心中：

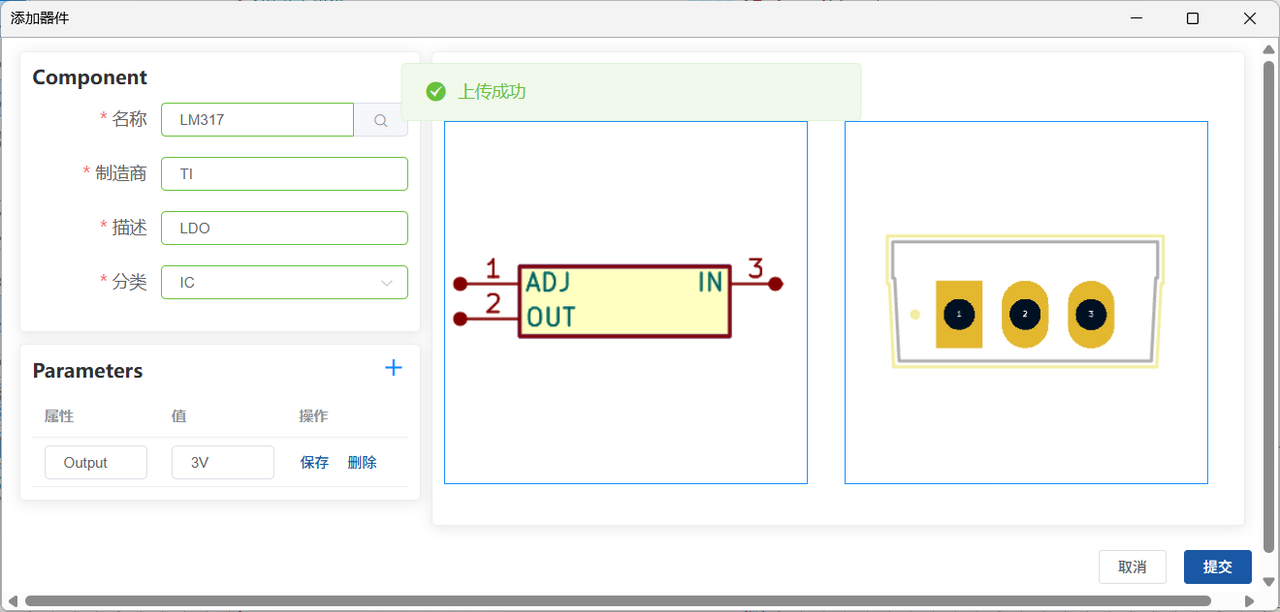

在弹出的面板中输入器件的名称、制造商、描述、分类；添加器件的属性值；并选择器件的原理图、封装，点击“提交”即可完成新增：

注意

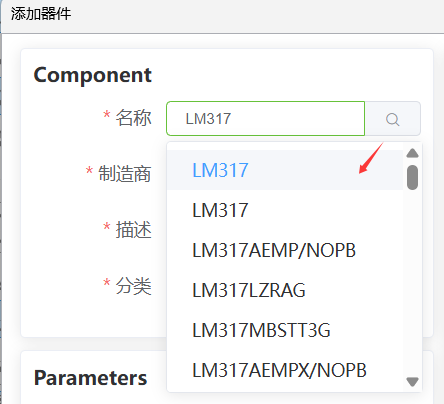

在填写名称时，可以点击右侧的“搜索图标”。这是系统将自动搜索“芯灵”平台中的器件。如果选择使用芯灵中的器件，制造商和描述信息会进行自动填充。

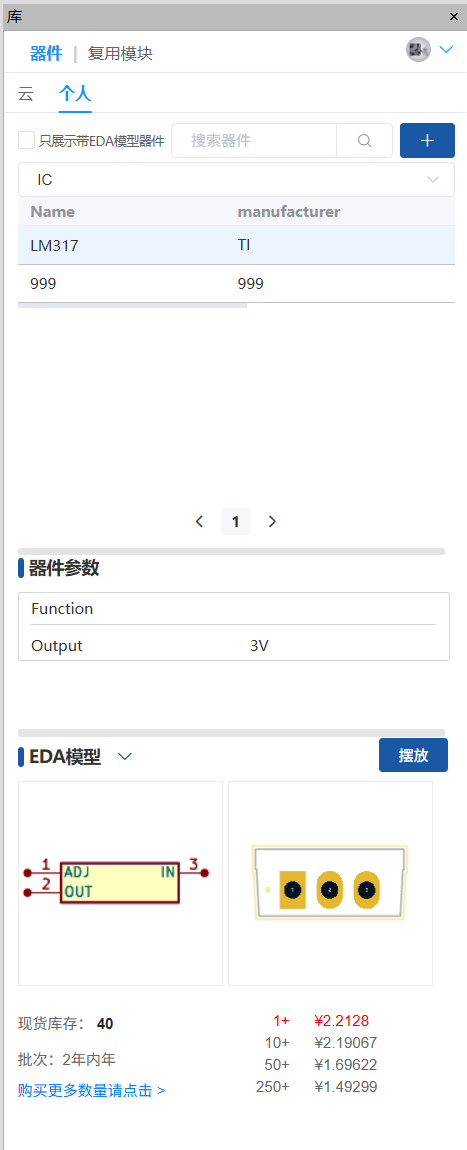

提交完成后，即可在库面板的个人器件库中查看并使用该器件：

在后台管理元器件

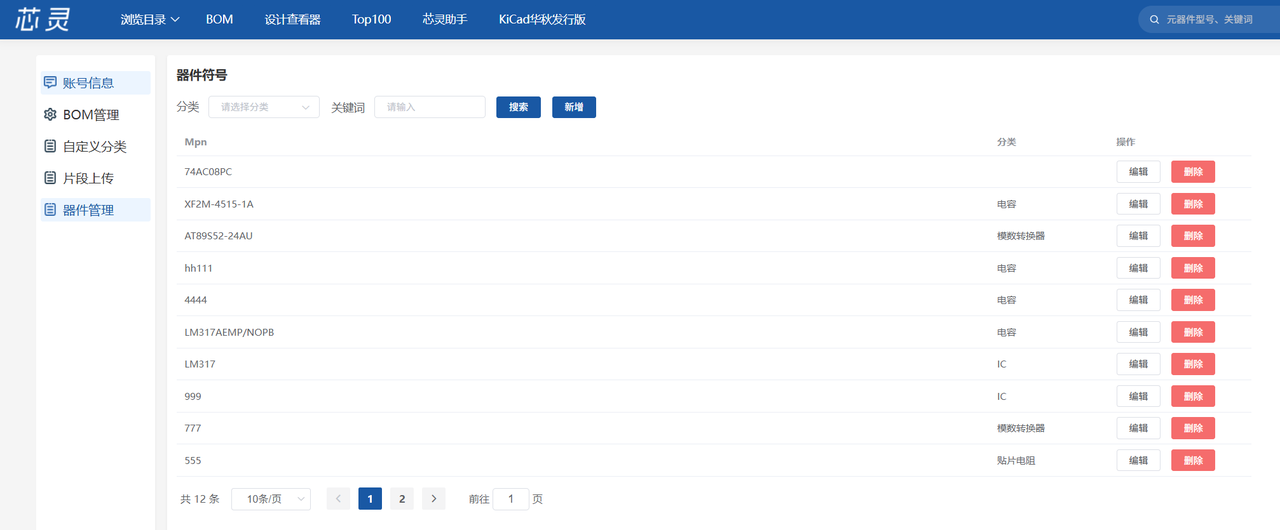

您也可以在后台的个人中心页面，管理您的元器件。 点击“器件管理”，您可以在该页面查看所有个人的元器件，堆砌进行编辑、删除等操作。

构架自己的模块电路库

和元器件库一样，您也可以自定义模块的分类，并构建属于自己的模块电路图。

在 KiCad 中添加新的模块“片段”

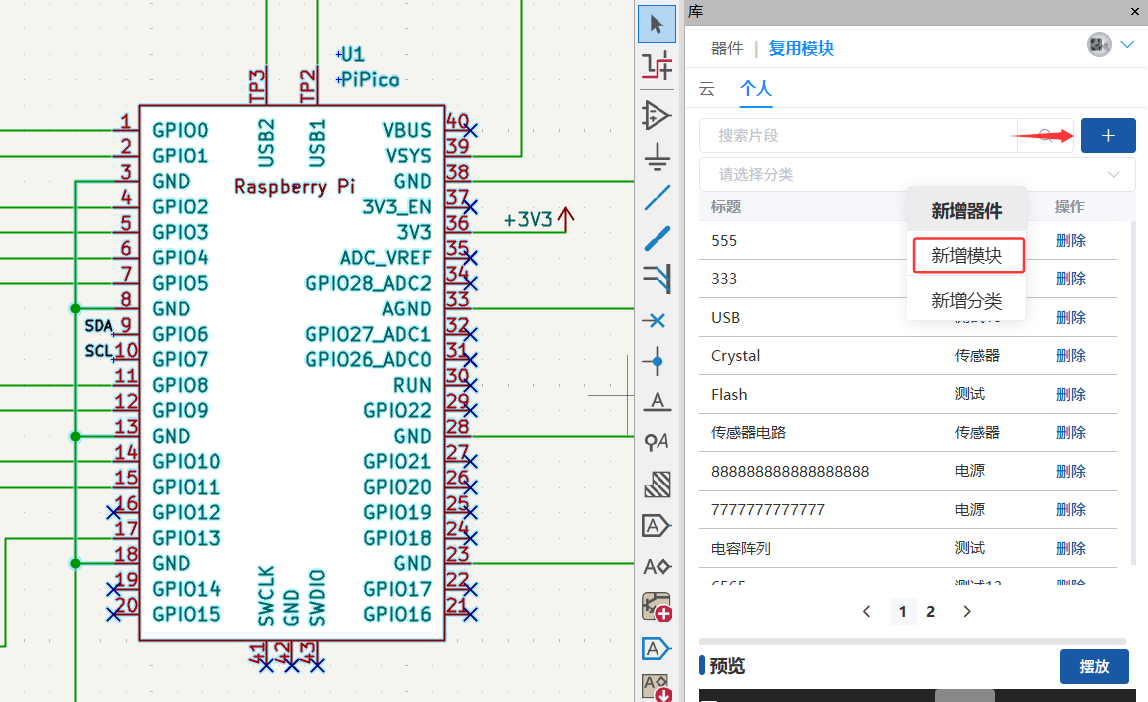

首选框选需要保存的“片段”，然后在“复用模块”->“个人”中点击右侧的“+”号，或者右键点击“新增模块”，就可以将片段添加到个人中心的模块库中：

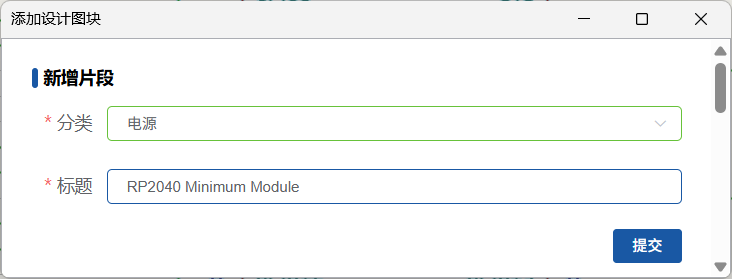

选择模块分类，并给模块命名后，提交完成添加：

新增的模块可以在面板中进行查看、搜索或摆放。 您也可以在片段面板中删除模块片段

在后台新增模块片段

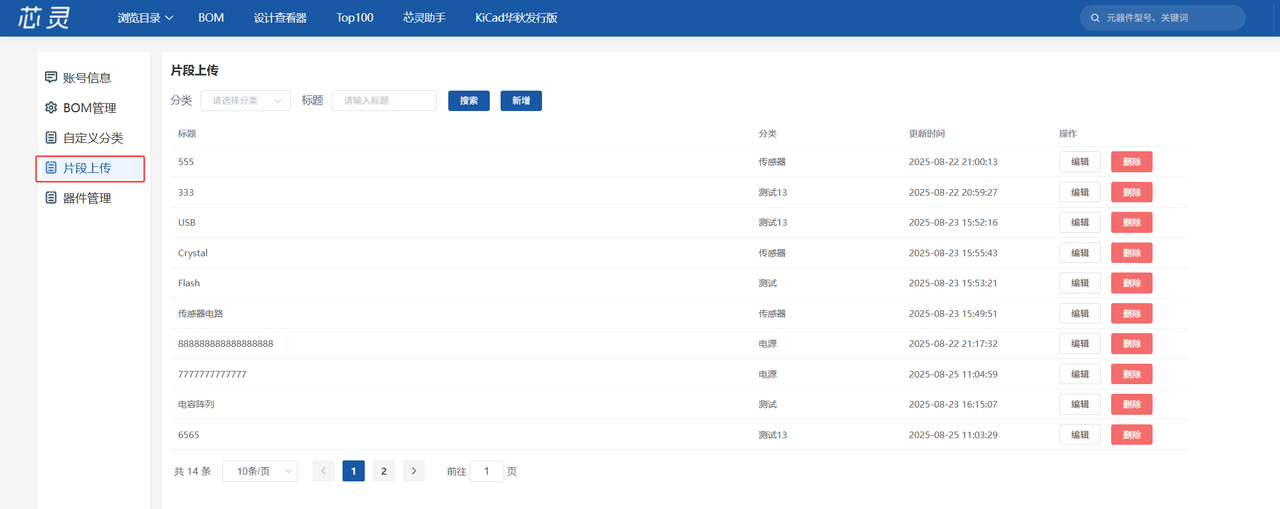

您也可以在个人中心的“片段上传”页面中新增、编辑或删除模块片段

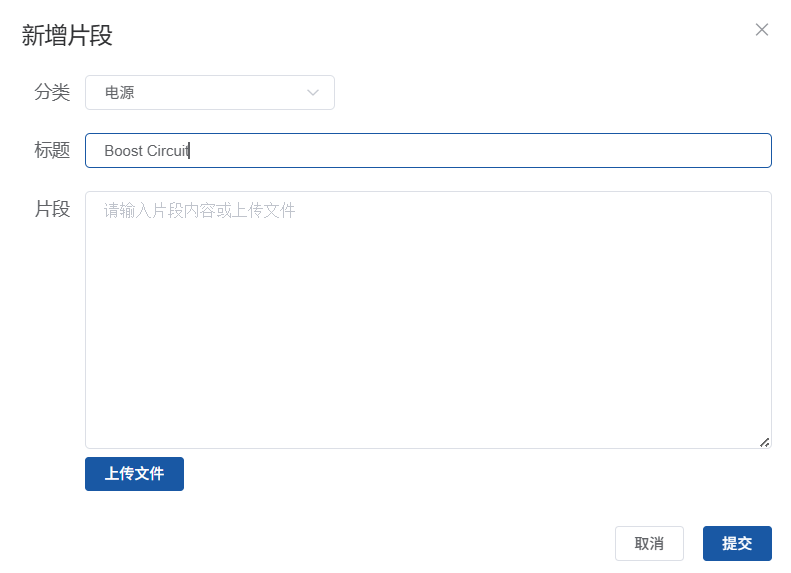

与在 KiCad 中新增模块不同，在后台中新增模块时，您需要将片段以文本的性质粘贴到片段文本框中，或者直接点击“上传文件”上传一个完整的 KiCad 原理图。

器件的点赞与收藏

从 9.0.5 开始，可以对高质量的器件进行点赞与收藏操作。

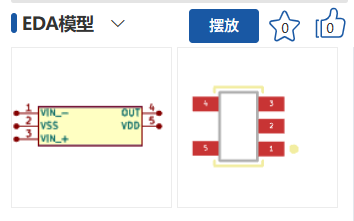

给器件“点赞”

点击“拇指”图标可以为元器件点赞。所有使用元器件库的用户都可以看到点赞的数量，点赞数越多，说明用户说用的频率及认可度越高

收藏器件

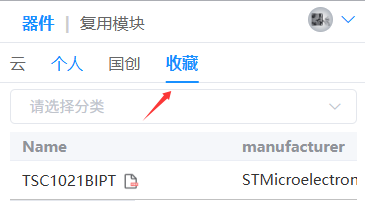

点击“五角星”图标，可以将器件进行收藏。 收藏后的器件会展示在“收藏”标签中，便于下次调用：

模块的“点赞”与“收藏”

功能与元器件类似

集成国创元器件库

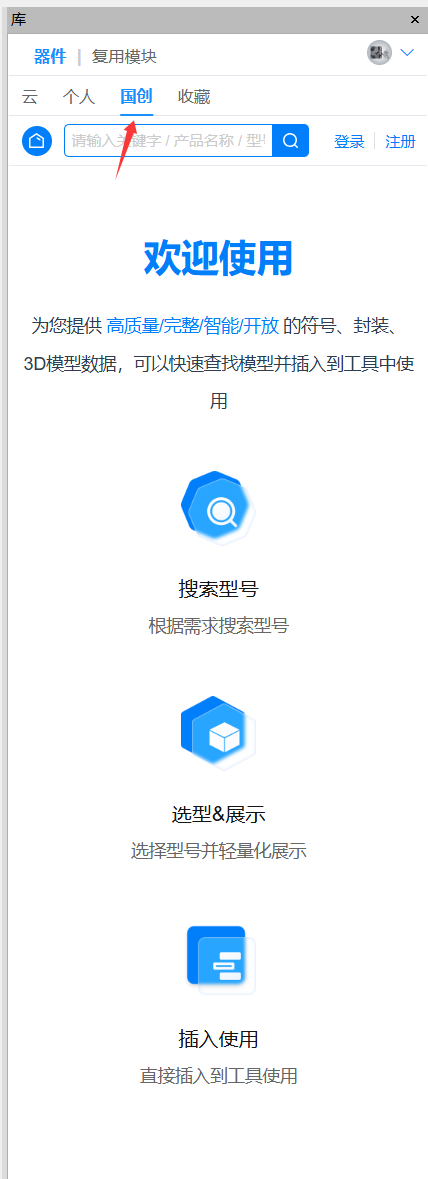

从 9.0.5 开始，器件库面板中集成了国创中心的元器件库：

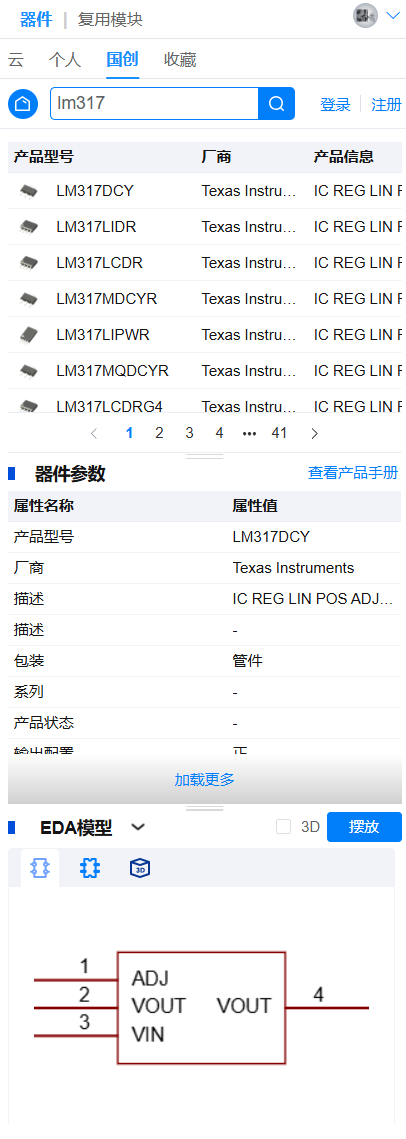

注册、登录后可以进行搜索及摆放：

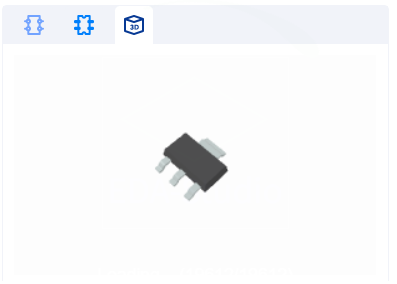

所有的国创器件库都带原理图符号、封装及3D模型

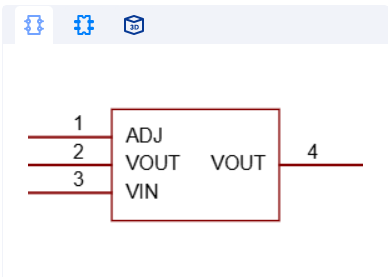

点击“摆放”，可以将器件直接摆放到原理图中：

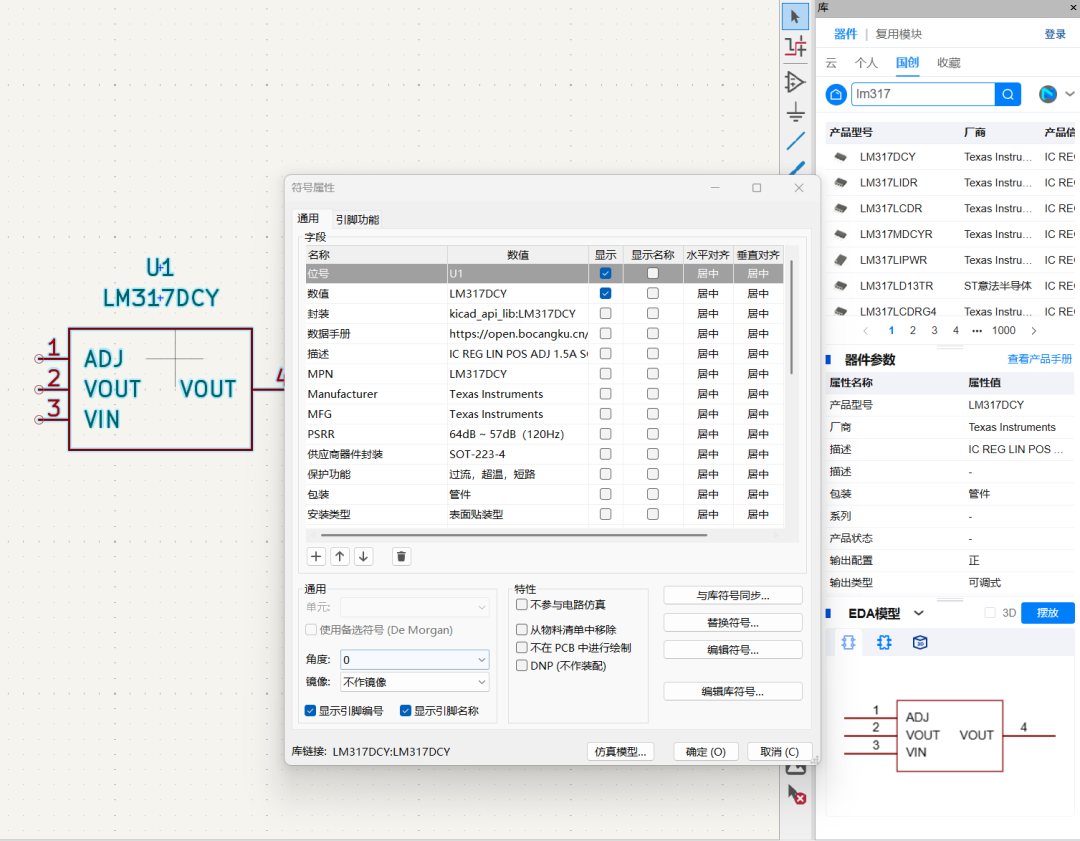

摆放完成后所有的参数会自动添加到符号属性中，为后续生成标准的 BOM 提供条件：

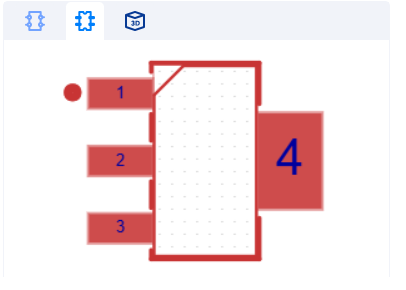

同时封装及3D模型会自动进行关联，可以直接同步到 PCB，并在3D查看器中进行查看，而无需任何额外的手工操作。 未来计划

• 将云端公用库中的器件/模块直接添加（收藏）到个人库（Done）
• 模块以Sheet的形式进行摆放（Done）
• 个人库的分享
• 库迁移工具
