华秋原理图用户手册

文档编号：EDA-USER-SCH-20260422 版本：V1.1 日期：2026-04-22 适用软件：华秋EDA / 原理图 (V1.0.0) 保密级别：公开

目录

  1. 产品概述与华秋原理图v1.0.0版本特性
  2. 安装与首次系统配置
  3. 主界面结构与各区域功能详解
  4. 设计创建、管理与多页设计
  5. 元件库系统完整操作指南
  6. 原理图绘制全功能详解
  7. 华秋原理图AI助手（Copilot）

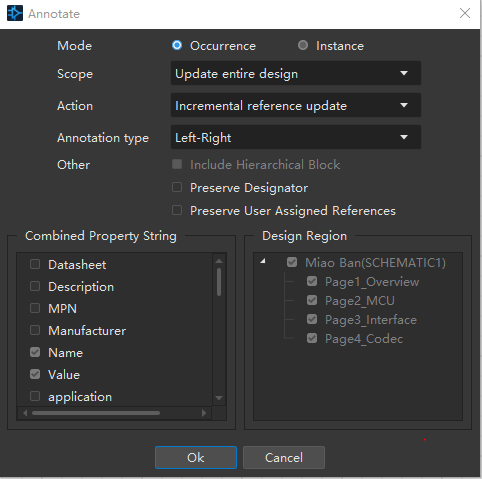

  8. 批量编号（Annotate)
  9. 电气规则检查DRC
  10. 网表、BOM、PDF输出
  11. 快捷键、视图与高效操作
  12. 附录:文件格式、术语

1. 产品概述与华秋原理图v1.0.0版本特性

1.1 产品定位​

华秋原理图v1.0.0 是 深圳华秋电子有限公司官方正式版原理图设计工具，是当前国内工业界最主流的前端设计平台之一，主要用于：

  • 电路原理图绘制

  • 华秋 PCB 无缝对接

  • 生成标准化网表、BOM、生产文件

  • 支持大规模复杂系统层次化设计

1.2 v1.0.0 版本核心增强特性​

  • 全新现代化界面：简约、支持深色主题、停靠式面板

  • DRC跳转：drc错误条目高亮定位，无需手动查找

  • Design update：原理图 ↔ PCB 设计更新

  • 华秋云端器件库：支持模糊匹配、快速地查询元器件（元器件参数信息、数据手册、器件符号、供应链信息）

  • 华秋EDA Copilot（AI 助手）：与原理图交互，帮助您更高效地理解图纸中内容或检查连接关系是否正确

  • 自动备份：可设置备份范围、频率、保留版本数

  • 多图纸标签页：同时打开多页原理图，快速切换

  • 总线与网络命名增强：支持 [0..7][0-7][0~7]

2. 安装与首次系统配置

2.1 系统最低要求​

  • 操作系统：Windows 7 /10 / 11 64位

  • CPU：Intel i5 以上，多核优先

  • 内存：≥16GB（复杂设计建议 32GB）

  • 硬盘：SSD 50GB 以上可用空间

  • 分辨率：≥1920×1080

  • 严禁安装路径包含中文、空格、特殊符号

2.2 安装流程详解​

  1. 以管理员身份运行 HQ EDA.setup.exe

  2. 安装向导：

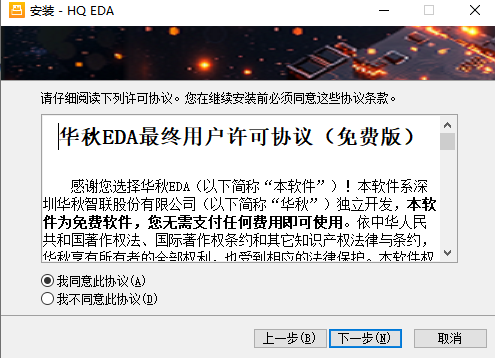

    • 安装协议确认（我同意此协议 →下一步）

      安装协议

      图 2‑1 安装协议

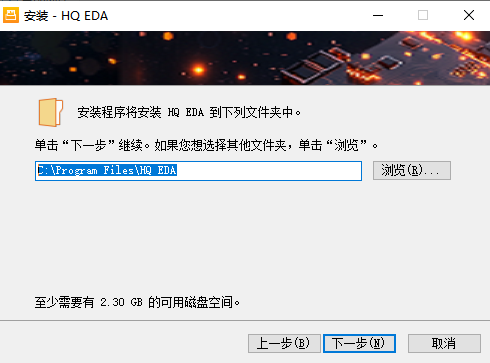

    • 安装路径确认（安装路径默认：C:\Program Files\HQ EDA，路径可自定义。）

      安装路径

      图 2‑2 安装路径

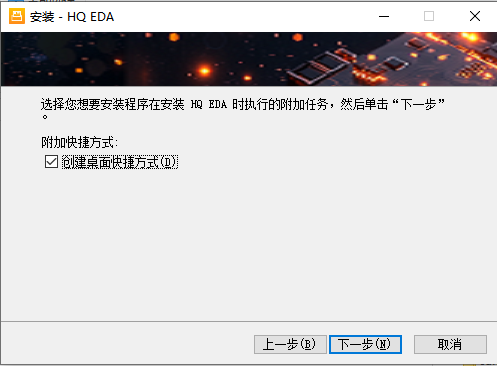

    • 创建桌面快捷方式

      创建桌面快捷方式

      图 2‑3 创建桌面快捷方式

  3. 等待安装完成

2.3 首次启动配置​

2.3.1 模板设置​

Options → Design Template

  • Title block：添加安装目录Library文件夹JupSym.HQSchLib，Title block可自定义。

  • Units : Inches

  • Page Size：C

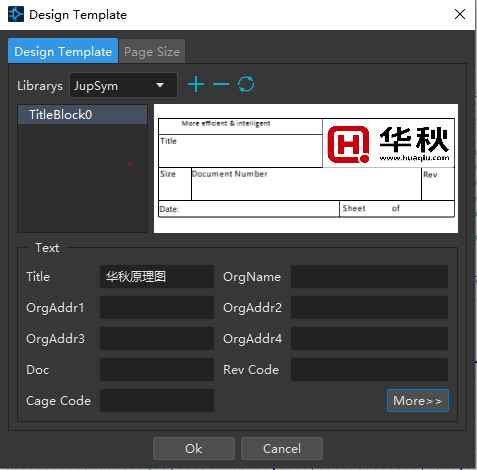

    设计模板界面 图 2‑4 设计模板

2.3.2 主题设置​

Options → Preferences → Theme → Application Theme

  • Dark：深色主题（护眼，推荐）

  • Light：浅色主题（暂不支持）

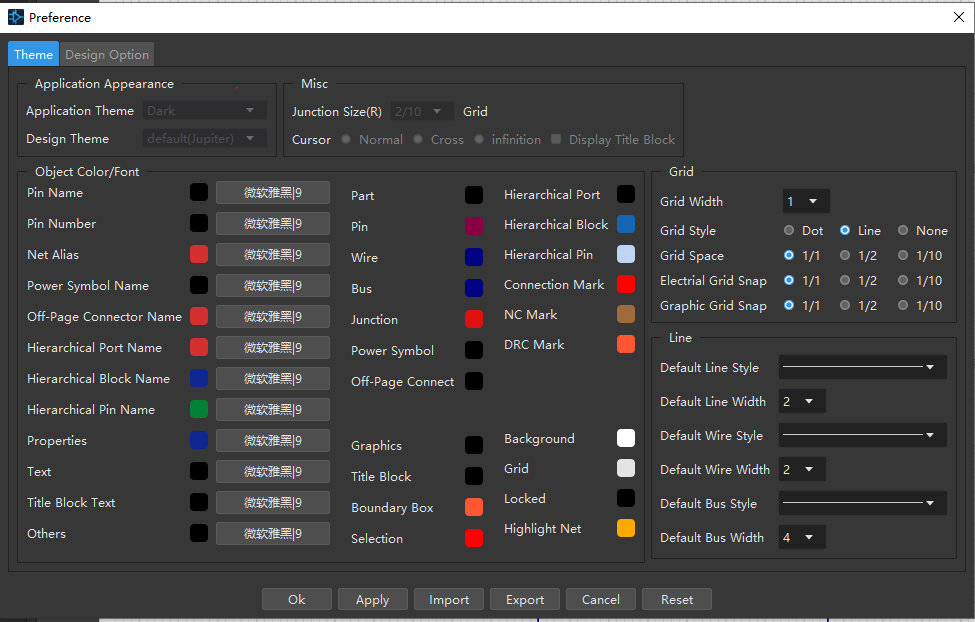

    偏好界面 图 2‑5 偏好界面

2.3.3 网格设置​

Options → Preferences → Theme

  • Grid Width ：1

  • Grid Style ：Line

  • Grid Space ：1/1（100mil（2.54mm））

  • Electrial Grid Snap：1/1（100mil（2.54mm））

  • Graphic Grid Snap：1/1（100mil（2.54mm））

2.3.4 画布缩放平移设置​

Options → Preferences → Design Option → Zoom

默认

  • Ctrl+Wheel ：以鼠标光标为中心缩放

  • Wheel ：画布垂直方向滚动

  • Shift+Wheel ：画布水平方向滚动

  • R-Button ：长按鼠标右键画布根据鼠标位置平移

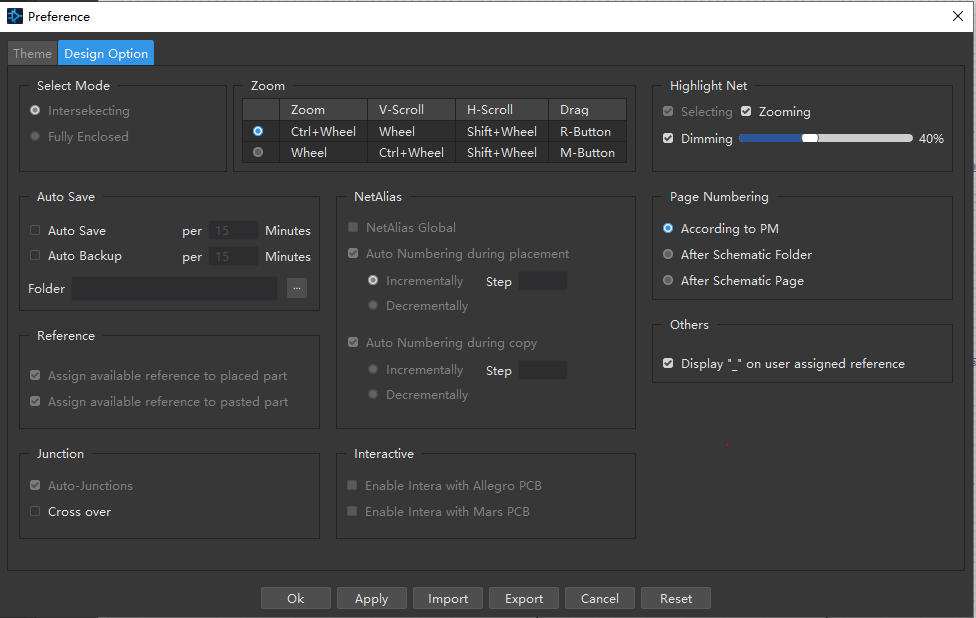

    设计配置 图 2‑6 设计配置

2.3.5 自动备份​

Options → Preferences → Design Option → Auto Backup

  • 开启自动备份

  • 间隔 5~10 分钟

  • 自动保存路径自定义

3. 主界面结构与各区域功能详解

3.1 登录​

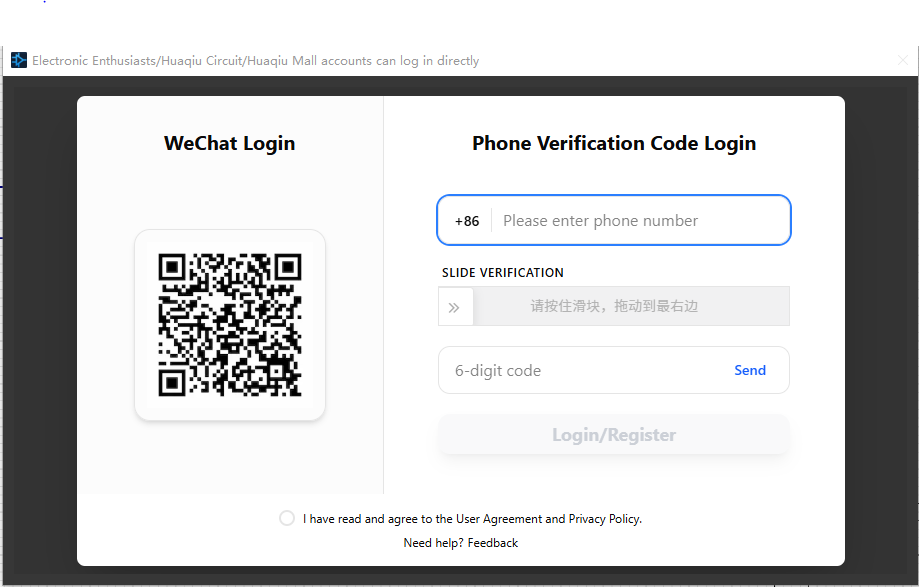

3.1.1 华秋原理图支持短信验证登录、微信扫码登录等登录方式。​

登录 图 3‑1 登录界面

3.2 整体布局​

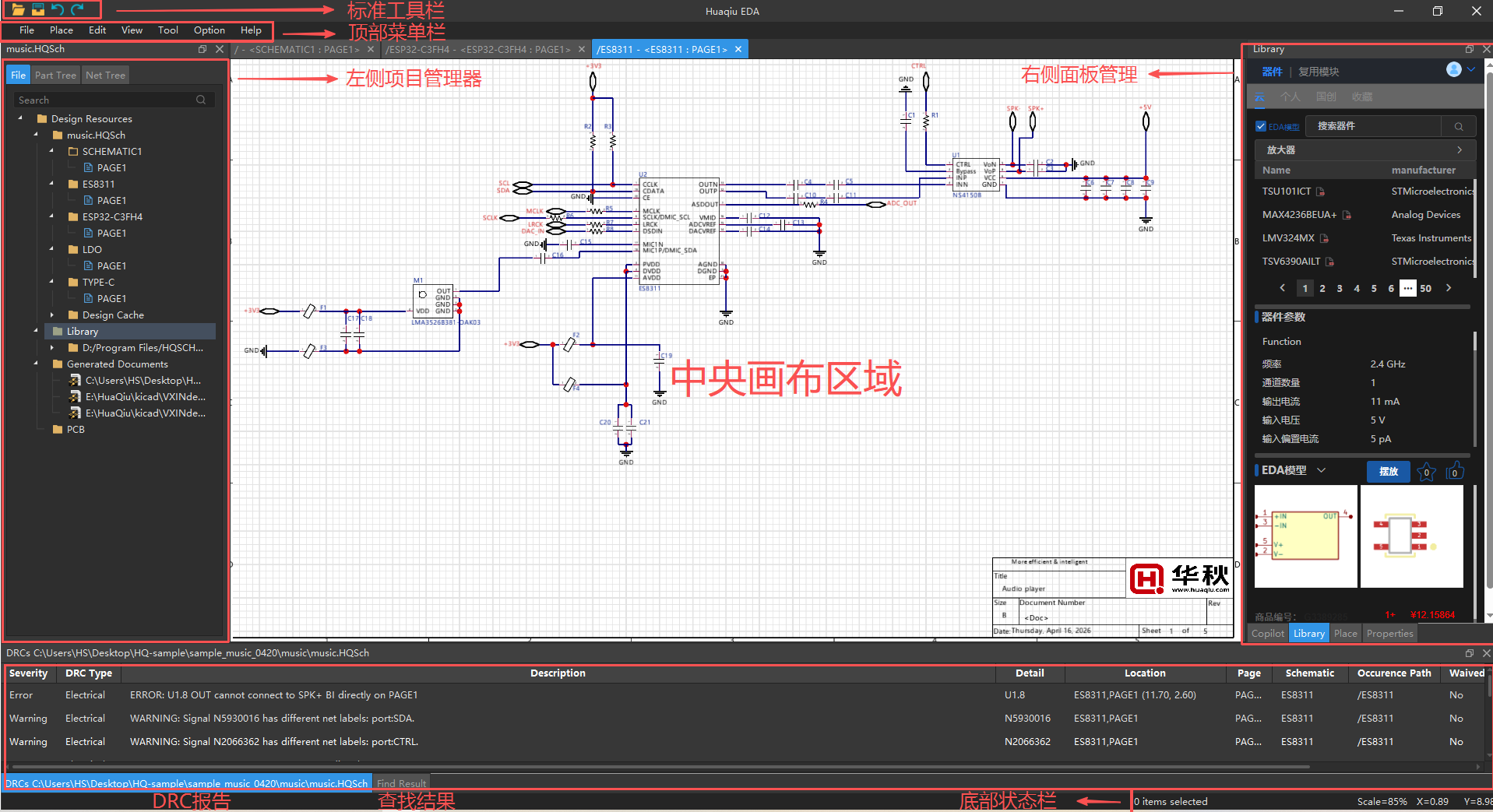

华秋原理图主界面 图 3‑2 华秋原理图 主界面（深色主题）

  1. 顶部菜单栏 File / Place / Edit / View / Tools / Options / Help

  2. 标准工具栏 打开、保存、撤销、重做

  3. 右侧面板管理 Properties、 Copilot、Library、Place

  4. 左侧项目管理器

    • Design Resources标签：工程结构、原理图页、设计缓存
    • Library 标签：已加载元件库列表、元件预览
    • Generated Documents标签：输出Bom、网表、PDF等文档列表

  5. 中央画布区域 原理图编辑区，支持缩放、平移、多层显示

  6. 底部状态栏 坐标 X/Y、已选项统计、缩放比例

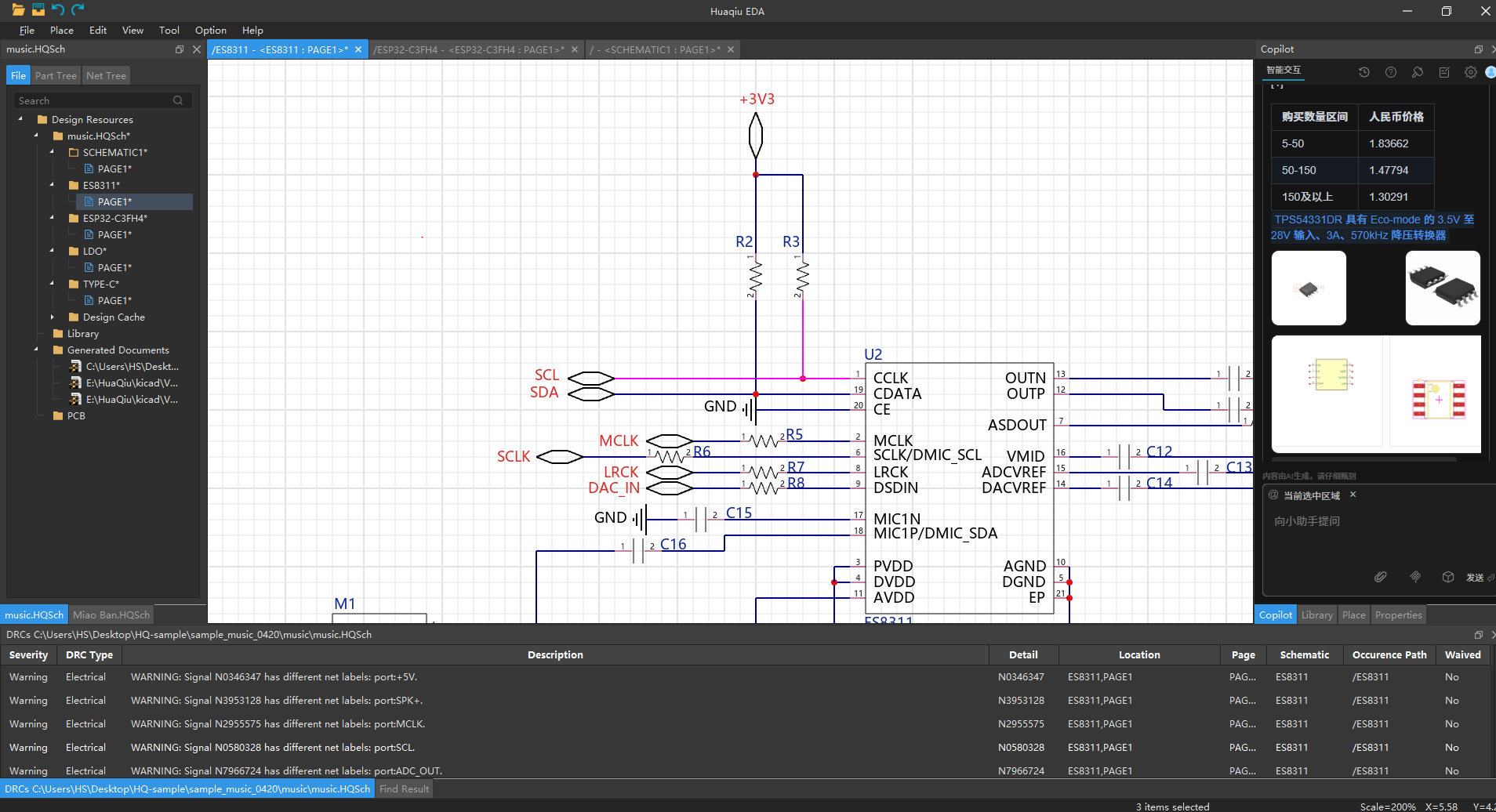

  7. DRC报告 显示错误、警告、单引脚网络、短路等报错条目

  8. 查找结果 显示位号、Page、Schematic、Path、Loction X/Y

3.3 华秋原理图菜单功能​

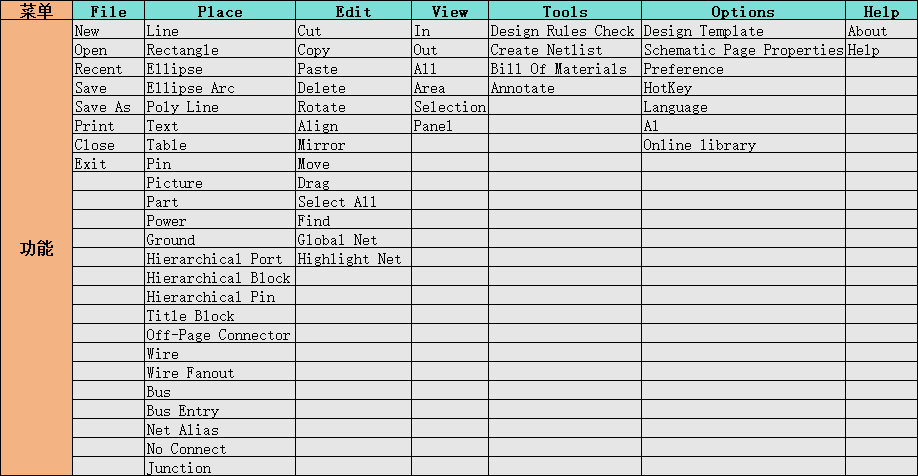

华秋原理图菜单功能 华秋原理图菜单功能 图 3‑3 华秋原理图菜单功能

3.4 各面板功能特性​

  • 可停靠：所有面板均可拖拽、拉伸

  • 标签页多文档：同时打开多页原理图

  • 属性编辑器：单击元件可编辑位号、值、封装、厂商信息

  • 查找面板：全局查找元件、网络、位号、文本、跨页连接符号、电源/地符号、端口等

  • 筛选器：控制鼠标框选 / 点选时可选中的对象类型，避免误选，提升批量操作效率

  • 网格位号：图纸边框上的水平 / 垂直分区编号（如 A、B、C… 或 1、2、3…），用于快速定位元件位置。

  • 属性/文本快速编辑：双击画布元件位号、值、文本修改，Enter/单击画布触发修改完成仍

    查找 图 3‑4 查找

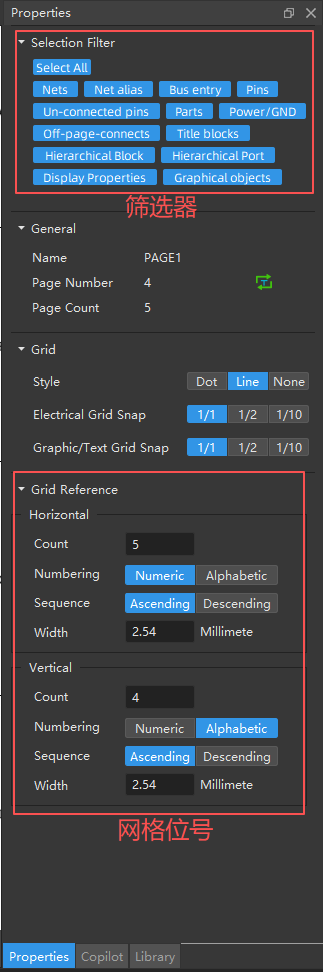

    筛选器+网格位号 图 3‑5 筛选器+网格位号

4. 设计创建、管理与多页设计

4.1 新建设计完整流程​

File → New → Design

新建设计

图 4‑1 新建设计界面

  • Name：项目名

  • Location：路径（默认C:/Users/HS/Documents/HUAQIU,可自定义。）

  • 勾选 OK

4.2 多页原理图设计​

4.2.1 新增页面​

右键 Schematic → New Page

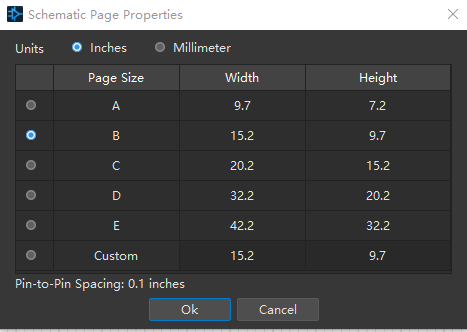

新建原理图页

图 4‑2 新建原理图页设置

可设置：

  • Page Name：PAGE1、POWER、MCU、DDR

  • Sheet Size：A / B/ C / D / E / Custom

4.2.2 页面管理功能​

  • 编辑页面

  • 重命名页面

  • 复制页面

  • 删除页面

  • 剪切页面

  • 设置每页页码、标题栏

4.2.3 网络连接方式​

  • 系统产生的网络编号（N+7位随机数），需导线直连

  • 网络标号（Net Alias）本页同名间接连接

  • 跨页连接器（Off-Page Connector ）跨页同名间接连接

  • 电源/地符号（Power/Gnd）全局同名间接连接

  • 层次化端口（Hierarchical Port）跨Schematic同名层次化引脚（Hierarchical Pin）间接连接

    Bus命名优先级:

    1、位宽>Bus的Net Alias 的ASCII码，例：C[1-10]>A[1-3]

    2、同等优先级的情况下,优先级按照ASCII码顺序由高到低依次逐位进行比较,例如A1>A11、A11>A6

    同一网络中不同网络来源命名优先级，由高到低分别为:

    1. 层次信号端口符 Hierarchical port

    2. 跨页符 off-page connector

    3. 电源对象名 power symbol (Power pin)

    4. 网络别名net alias(Wire & Bus)

    5. 系统产生的网络编号（N+7位随机数）

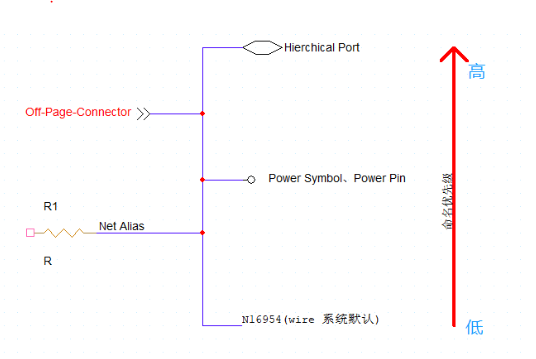

    网络命名优先级 网络命名优先级 图 4‑3 新建项目设置界面

4.3 项目保存​

  • Ctrl+S：快速保存

  • File → Save As：另存为

  • Options → Preferences → Design Option → Auto Save：自动保存防止工程丢失

5. 元件库系统完整操作指南

5.1 库文件格式​

  • .HQSchLib：华秋原理图原生元件库文件

  • 库可包含多个元件（Part）

  • 库可包含多个符号（Symbol），如：Power、Gnd、Off page connect、Hierarchical Port、Title block

5.2 云端器件库​

5.2.1 云端器件库简介​

云端器件库面板，该功能与 Altium Designer 中的 Manufacturer Part Search 面板类似，可以帮助您快速地查询元器件的资料信息。器件面板集成了元器件参数信息、数据手册、器件符号（原理图符号/PCB封装）、供应链信息。

云端器件库以 www.eda.cn 中的数据为底座，包括了数千万的高质量元器件信息。

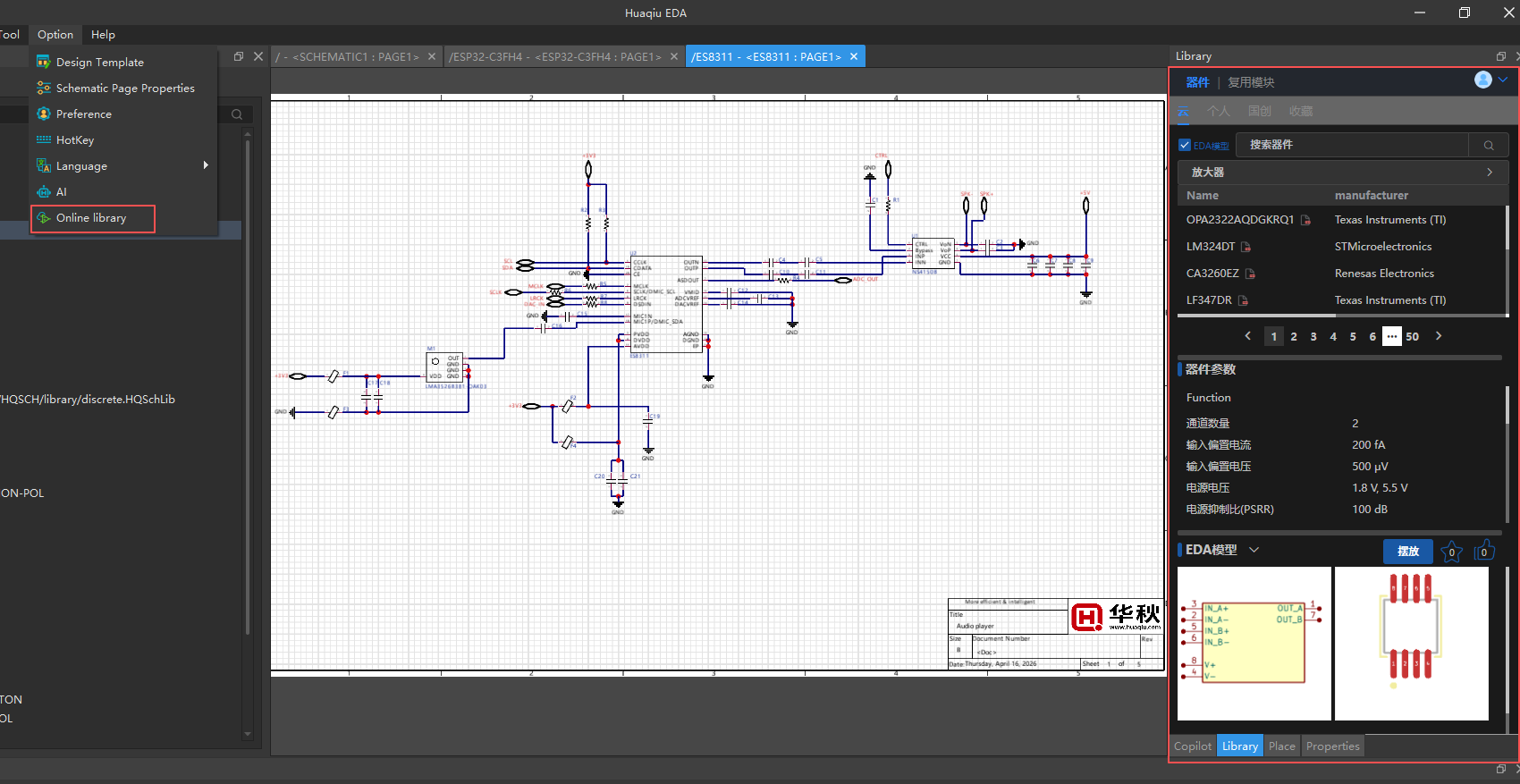

Options → Online library

云端器件库 图 5 ‑1 云端器件库

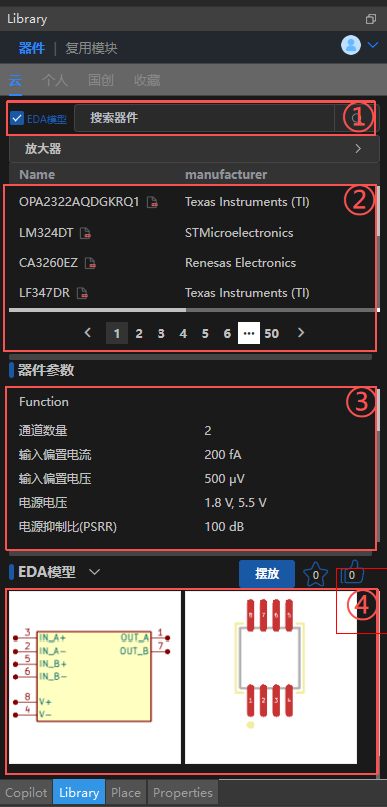

5.2.2 器件库面板的组成​

  • 区域1：设置展示器件的范围，您可以在这里：

    • 进行器件搜索
    • 选择分类浏览
    • 设置“只展示带 EDA 模型的器件”

  • 区域2：器件列表，在这里展示了：

    • 符合条件的器件列表
    • 包含器件的名称、描述
    • 可点击打开器件的数据手册或跳转到器件的详情页

  • 区域3：选中器件的详细参数，包括：

    • 功能参数
    • 物料参数
    • 安规参数等

  • 区域4：器件的模型数据，在这里您可以：

    • 动态预览选中器件的原理图符号、PCB 封装
    • 将符号直接摆放到原理图中

    器件库面板组成 图 5‑2 器件库面板组成

5.2.3 分类预览​

  • 分类目录,可以按器件的分类进行浏览

  • 分类列表,展示分类中的器件，点击页码可查看更多器件

5.2.4 器件搜索​

  • 搜索框中输入关键字，可直接进行模糊搜索

  • 规格与型号混合搜索

5.2.5 器件摆放到原理图​

  • 符号预览窗口点击“摆放”按钮，符号直接摆放到原理图中，参数同步添加。

  • 封装.fpt文件同步下载到本设计根目录Lib文件夹，增效PCB设计。

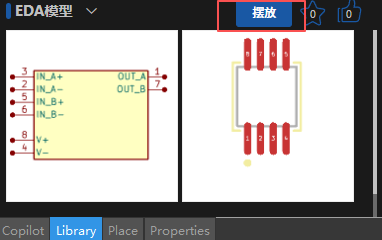

    器件摆放到原理图 图 5‑3 器件摆放到原理图

5.3 自带标准库​

  • discrete.HQSchLib：电阻、电容、电感、二极管、三极管

  • JupSym.HQSchLib：Pawer、Gnd、Off page conenct、Hierarchical Port、Title block

5.3 库加载与卸载​

  1. 进入 Library 标签

  2. 右键 Add Library → 选择 .HQSchLib

  3. 右键库名 Remove Library 卸载

    元件库加载

    图 5‑4 元件库加载

5.4 本地器件库放置​

快捷键 P

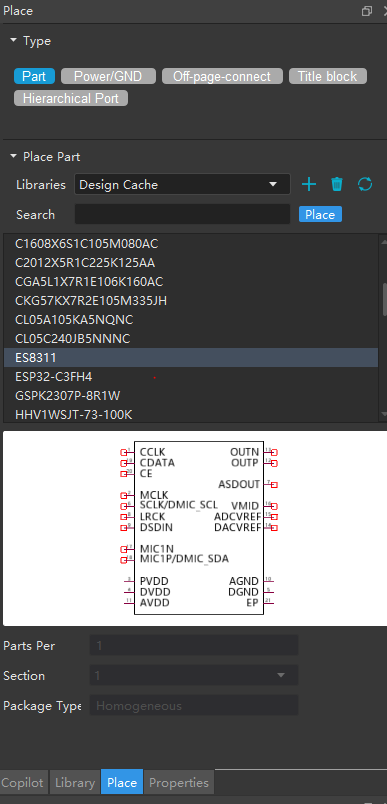

  • 本地库元件放置对话框

    图 5‑5 本地库元件放置对话框

  • 支持模糊搜索：输入 ES8311、LED、R

  • 自动匹配库

  • 显示引脚、符号预览

5.5 自建元件库完整流程​

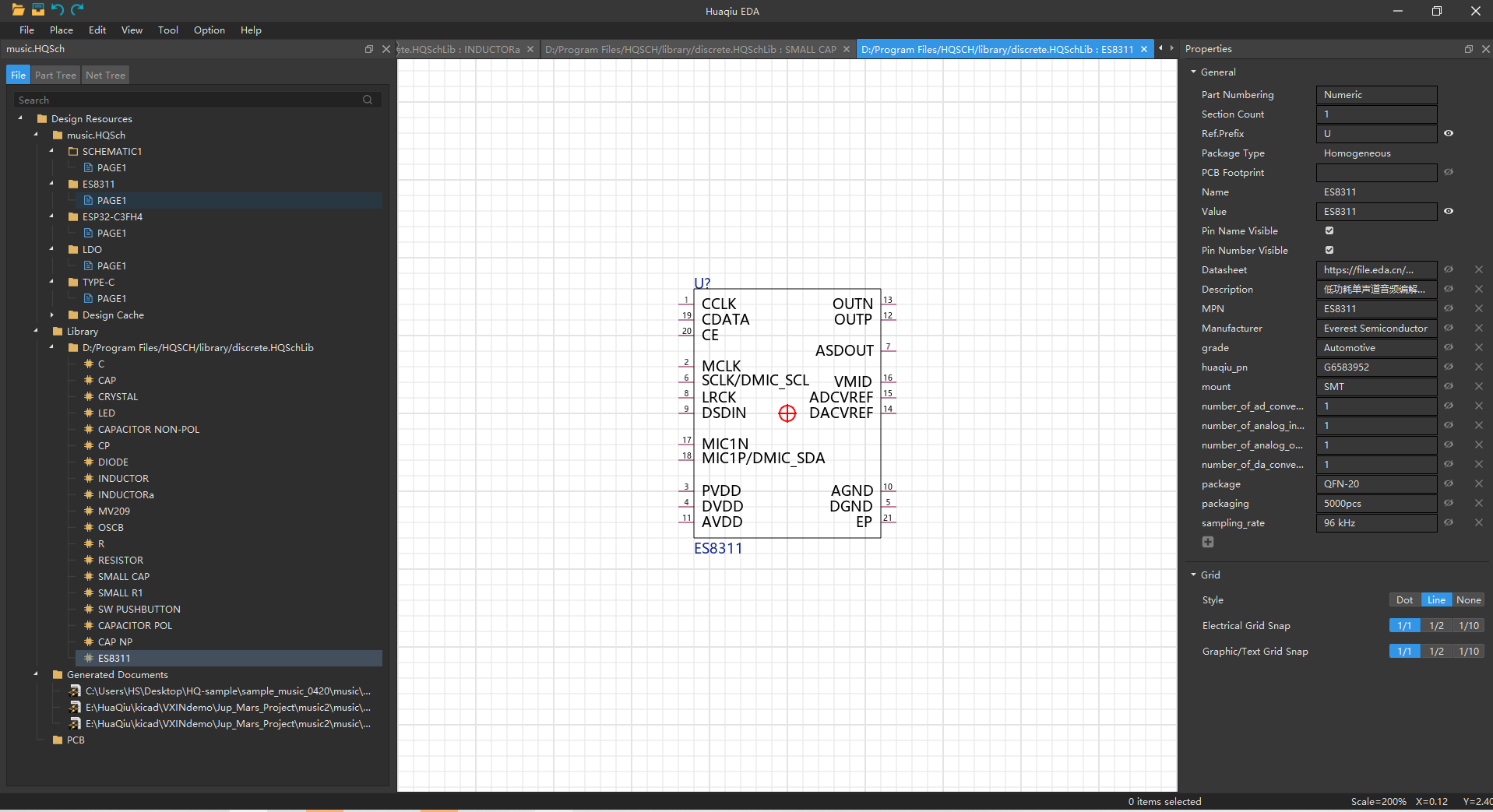

File → New → Library 元件符号环境 图 5‑6 元件符号环境

  1. 右键库 → New Part
  2. 填写：
    • Part Name：元件名称
    • Part Reference：元件位号
    • PCB Footprint ：封装名
    • Section Count：部分数量（如运放 1~4）
    • Package Type ：同构（Homogeneous）| 异构（Heterogeneous）
    • Part Numbering ：部分编号字母（Alphabetic）|数字（Numeric）
    • Pin Number Visible：引脚编号显隐
  3. Place → Line | Rectangle | Ellipse | Ellipse Arc | Poly Line | Pin 绘制外形、放置引脚
  4. 设置引脚类型：
    • Input
    • Bidirectional
    • Output
    • Open Collector
    • Passive
    • 3 State
    • Open Emitter
    • Power
  5. 保存库文件

6. 原理图绘制全功能详解

6.1 放置元件（Place Part）​

快捷键 P 特性：

  • 支持连续放置

  • 旋转 R、水平镜像 H、垂直镜像 V

  • 自动吸附网格，保证对齐规范

  • 可直接编辑位号（Reference）、参数值（Value）

  • 可直接编辑位号与值

6.2 导线（Wire）​

快捷键 W 特性：

  • 电气连接线，非普通线条，具备真实网络属性

  • 自动捕捉引脚端点，悬空显示红色*节点

  • 自动拐角（90°）

  • 可设置线宽、颜色

  • 系统产生的网络编号（N+7位随机数）

  • T型连接自动增加接点（Junction）

  • 与总线、网络标号、Junctions 完全兼容

6.3 总线（Bus）​

快捷键 B 特性：

  • 代表一组电气信号集合，简化复杂电路

  • 命名规则：DATA[0..7]、ADDR[15..0]``DATA[0~7]、ADDR[15-0]

  • 支持总线分支 Entry 自动匹配网络名

  • 不具备实际电气连接，仅用于图纸规范表达

6.4 总线分支（Bus Entry）​

快捷键 E 特性：

  • 专用斜向导线，用于 Wire 与 Bus 连接

  • 自动对齐、自动吸附

  • 配合总线命名实现批量信号映射

6.5 网络标号（Net Alias）​

快捷键 N 特性：

  • 相同名称 = 电气相连

  • 无需实际连线

  • 支持本页连接

  • 用于复杂电路简化

6.6 电源与地符号（Power/Ground）​

  • Power：快捷键 F

  • Ground：快捷键 G 特性：

  • 全局网络属性，整张图纸同名相连

  • 可自定义符号、修改网络名称

6.7 标题栏（Title block）​

原理图图纸标题栏 + 标准图框，是工程化设计必备要素。

特性：

  • 标识图纸名称、编号、版本、日期、设计者

  • 规范图纸交付格式（企业标准 / 军工 / 行业标准）

  • 自动显示页码、总页数、

  • 用于生产、归档、审核、变更管理

  • 支持企业 Logo、公司名称、图纸等级等扩展信息

6.8 绘图类非电气对象详解​

6.8.1 直线（Line）​

快捷键 Shift+L

特性：

  • 纯绘图线条，无电气意义，不参与网络、DRC

  • 用于绘制框图、分隔线、注释框、结构示意

  • 支持任意角度、线宽、颜色、线型（实线 / 虚线）

  • 不产生引脚连接、不生成网表

  • 适合界面分区、结构说明、标注示意

6.8.2 矩形（Rectangle）​

快捷键 Shift+R

特性：

  • 绘制矩形框、模块边框、区域划分

  • 无电气属性，仅用于视觉分组

  • 可设置填充色、边框粗细

  • 常用于：电源区、MCU 模块、接口组示意

6.8.3 椭圆 / 圆形（Ellipse）​

快捷键 Shift+F

特性：

  • 绘制圆形、椭圆标识

  • 无电气属性

  • 常用于：指示点、标注圈、测试点示意、仪表符号

6.8.4 椭圆弧 / 圆弧（Ellipse Arc）​

快捷键 Shift+T

特性：

  • 绘制圆弧、扇形

  • 支持半径、起始角调整

  • 用于箭头、圆弧标注、波形示意等

6.8.5 折线 / 多边形线（Poly Line）​

快捷键 Y

特性：

  • 多点连续折线，可任意拐角（长按shift按键绘制）

  • 无电气属性

  • 适合绘制不规则框图、箭头、流程结构、机械轮廓

6.8.6 图片插入（Picture）​

特性：

  • 支持插入 PNG/BMP/JPG 图片到原理图

  • 可缩放、移动、旋转

  • 常用于：芯片外观图、接口定义图、系统框图、公司 Logo

  • 不参与网表与 DRC，仅用于说明

6.9 层次化设计与专用对象详解​

6.9.1 层次化方块（Hierarchical Block）​

特性：

  • 代表一个子原理图模块的顶层抽象

  • 用于自上而下设计：先画方块，再生成子电路

  • 可设置名称、对应子图文件名

  • 内部端口通过 Hierarchical Pin 引出

  • 支持多层嵌套，适合大型复杂系统

6.9.2 层次化引脚（Hierarchical Pin）​

特性：

  • 放置在 Hierarchical Block 边缘，作为模块对外接口

  • 类型：Input / Output / Bidirectional / Power等

  • 名称会自动映射到子图的 Hierarchical Port

  • 是顶层与子图之间电气连接的桥梁

6.9.3 层次化端口 （Hierarchical Port）​

特性：

  • 位于子原理图内部，与顶层Hierarchical Block Pin 一一对应

  • 实现层次间电气互联

  • 支持自定义命名

  • 是跨模块信号传递的标准方式

6.9.4 跨页连接器（Off-Page Connector）​

特性：

  • 用于同一Schematic、不同页面之间的电气连接

  • 相同名称 = 电气相连

  • 比 Net Alias 更规范，图纸可读性更强

  • 支持左右 / 上下方向符号，便于图纸流向统一

6.9.5 自上而下设计​

  1. 放置层次方块（Hierarchical Block）

  2. 放置端口（Port）

  3. 自动生成子原理图

  4. 子图内完成电路

6.9.6 自下而上设计​

  1. 绘制子电路

  2. 选中电路

  3. Design → Create Hierarchical Block

  4. 自动生成顶层方块与端口

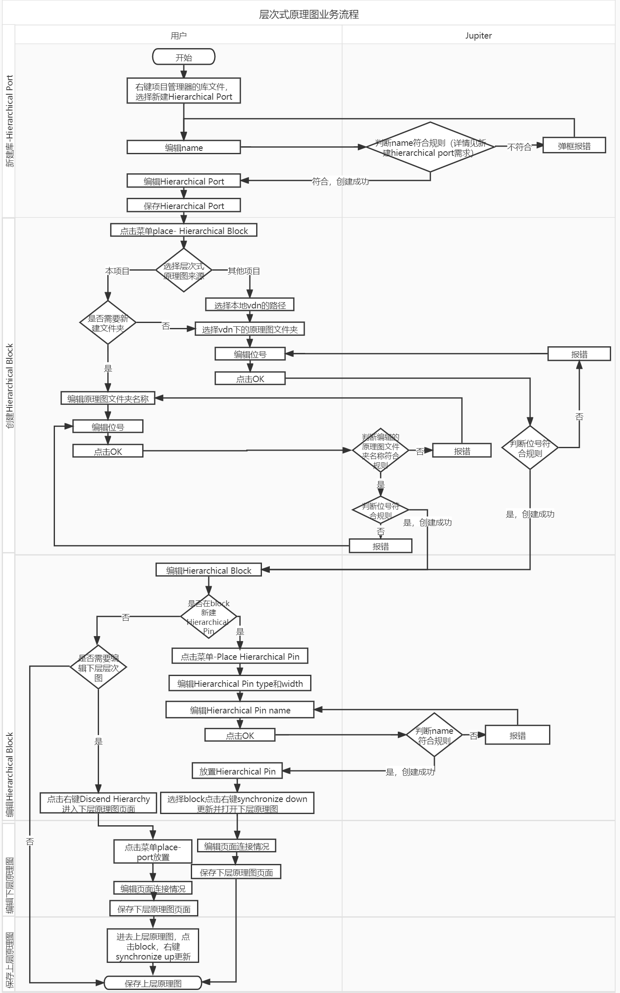

层次化设计结构 图 6‑1 层次化设计示意图

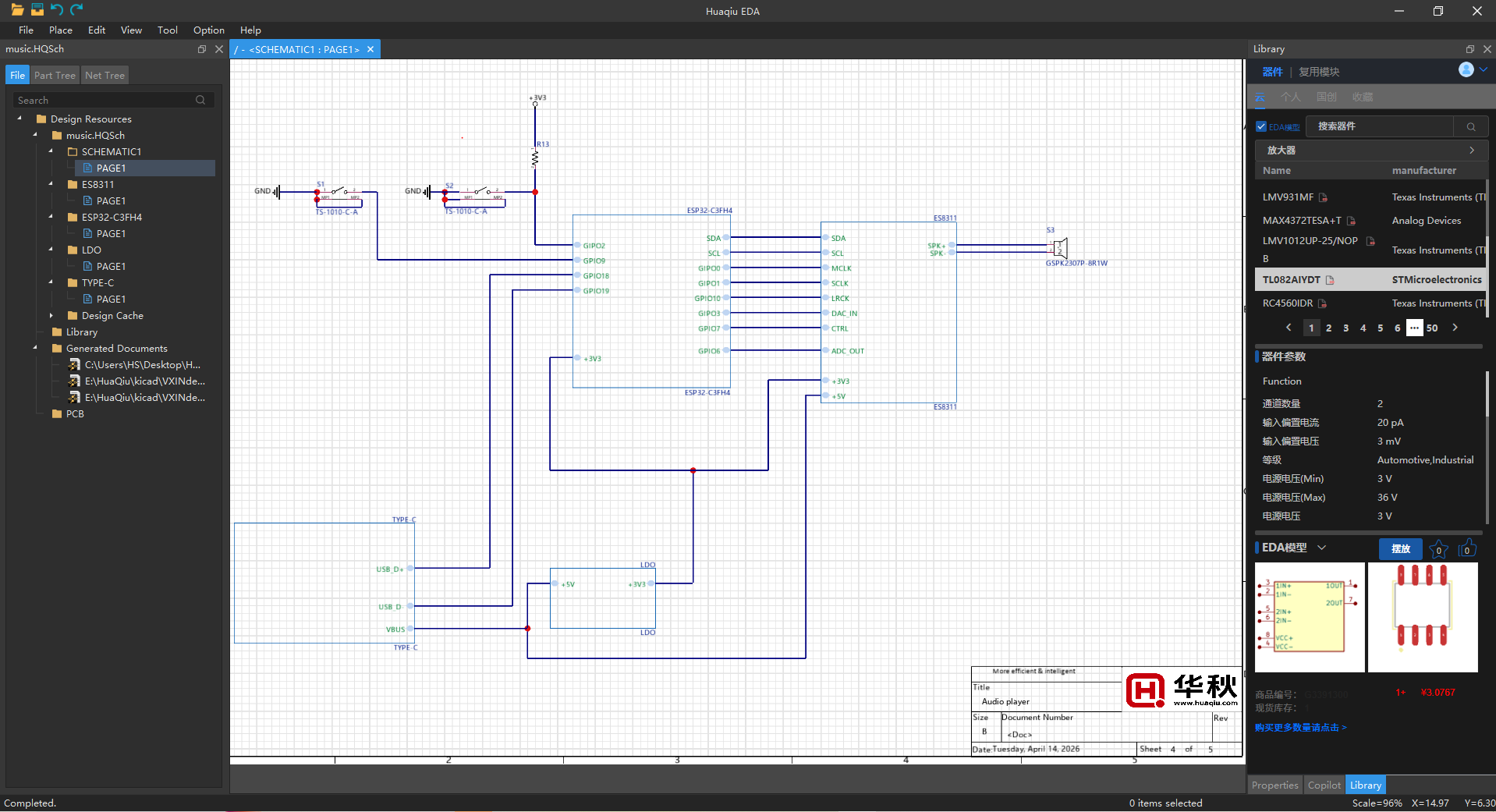

层次化设计效果图 图 6‑2 层次化设计效果图

6.10 引脚（Pin）全特性详解​

快捷键 Shift+G

特性：

  • 引脚端点是 Wire 唯一合法连接点，自动捕捉
  • 放置 Junction 表示多 Wire 同网络连接
  • 与 Net Alias、Off-Page Connector、Hierarchical Port 完全兼容
  • 网表输出时，引脚 Name/Number/Type 完整映射，确保 PCB 封装正确

6.10.1 引脚名称（Pin Name）​

特性：

  • 非电源引脚 名称必须唯一，不可重复

  • 电源引脚（Power 类型）允许同名（多 VCC/GND）

  • 支持上划线（低平位符）：R^E^S^E^T^、C^S^ 自动显示横线

  • 可包含字母、数字、下划线，不建议特殊字符

6.10.2 引脚编号（Pin Number）​

特性：

  • 必须唯一，不可重复
  • 支持数字、字母（如 A1、B2）
  • 阵列放置时支持增量（+1、-1）实现正序 / 逆序
  • 是原理图→PCB 引脚映射的唯一依据，必须与 PCB 封装焊盘号严格一一对应

6.10.3 引脚形状（Pin Shape）​

特性：

  • 通过形状直观区分信号类型，提升可读性
  • 可选值与特性：
    • Line：默认直线，通用信号
    • Short：短线，适合双向 / 复用引脚
    • Clock：时钟符号（带三角），标识时钟信号
    • Dot：圆点，低电平有效（与～配合）
    • Clock Dot：时钟 + 低有效
    • Zero Length：零长度（隐藏引脚），常用于内部电源引脚

6.10.4 引脚类型（Pin Type）​

特性：

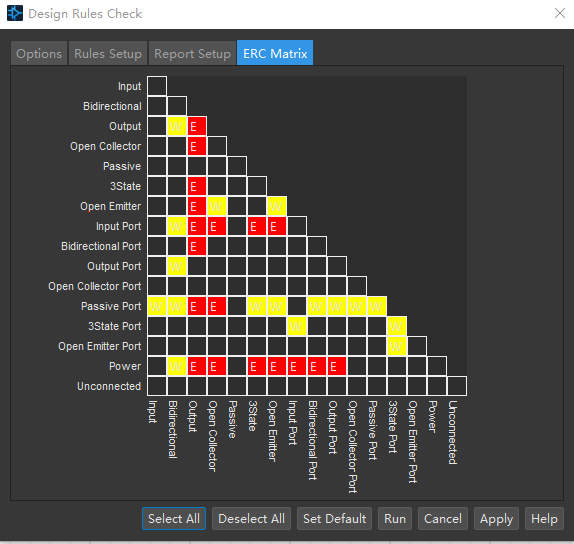

  • 决定电气规则检查（ERC）行为与网络属性，共 8 类：
类型含义ERC 行为典型用途
Passive无源引脚不强制连接，不报错电阻、电容、电感、端子、跳线
Input输入未连接报警告芯片输入、传感器、按键
Output输出未连接可忽略芯片输出、驱动、LED
Bidirectional双向未连接报警告数据总线、I2C/SPI、GPIO
Power电源允许悬空，同名全局相连VCC、VDD、GND、AGND、PGND
Open Collector开集电极需上拉，未连接警告OC 输出、I2C SDA
Open Emitter开发射极需下拉，未连接警告部分功率驱动
3 State三态未连接不报错三态输出、闲置使能

6.10.5 引脚可见性（Pin Visible）​

特性：

  • Name Visible：勾选显示引脚名称（如 VCC）
  • Number Visible：勾选显示引脚编号（如 1）
  • 常用组合：
    • 电源引脚：隐藏名称 / 编号（Zero Length）
    • 普通引脚：显示编号，名称可选
    • 复杂 IC：只显示编号，名称在 datasheet 标注

6.11 电气辅助与特殊对象详解​

6.11.1 导线扇出（Wire Fanout）​

快捷键 A

特性：

  • 元件引脚批量出线，自动命名网络（引脚名称）

  • 常用于：时钟扇出、复位信号多路分发、电源分支

  • 提升布线效率，减少重复连线

6.11.2 无连接标记（No Connect）​

快捷键 X

特性：

  • 标记芯片闲置悬空引脚，告诉 DRC 不必检查

  • 避免出现 “Unconnected Pin” 警告 / 错误

  • 必须放置在引脚端点上，仅起规则屏蔽作用

  • 生产、网表均无影响，属于图纸合规标记

6.11.3 节点 / 电气连接点（Junction）​

快捷键 J

特性：

  • 表示两条 Wire 真实电气相连

  • 未放置 Junction 时，交叉导线视为不连接

  • 自动显示实心红点，明确节点连接关系

  • 网表会识别为同一网络，是电气正确性关键

6.12 文本与属性类对象​

6.12.1 文本（Text）​

快捷键 T

特性：

  • 普通说明文字，无电气属性

  • 可设置字体、大小、颜色、角度

  • 用于功能说明、接口定义、版本备注

6.12.2 元件属性编辑​

单选元件打开右侧属性面板：

  • Reference：R1、C2、U3

  • Value：10k、0.1uF、STM32F103

  • Footprint：封装名（0805、SOP-8、QFP-48）

  • Tolerance：公差

  • Manufacturer Part Number：厂商料号

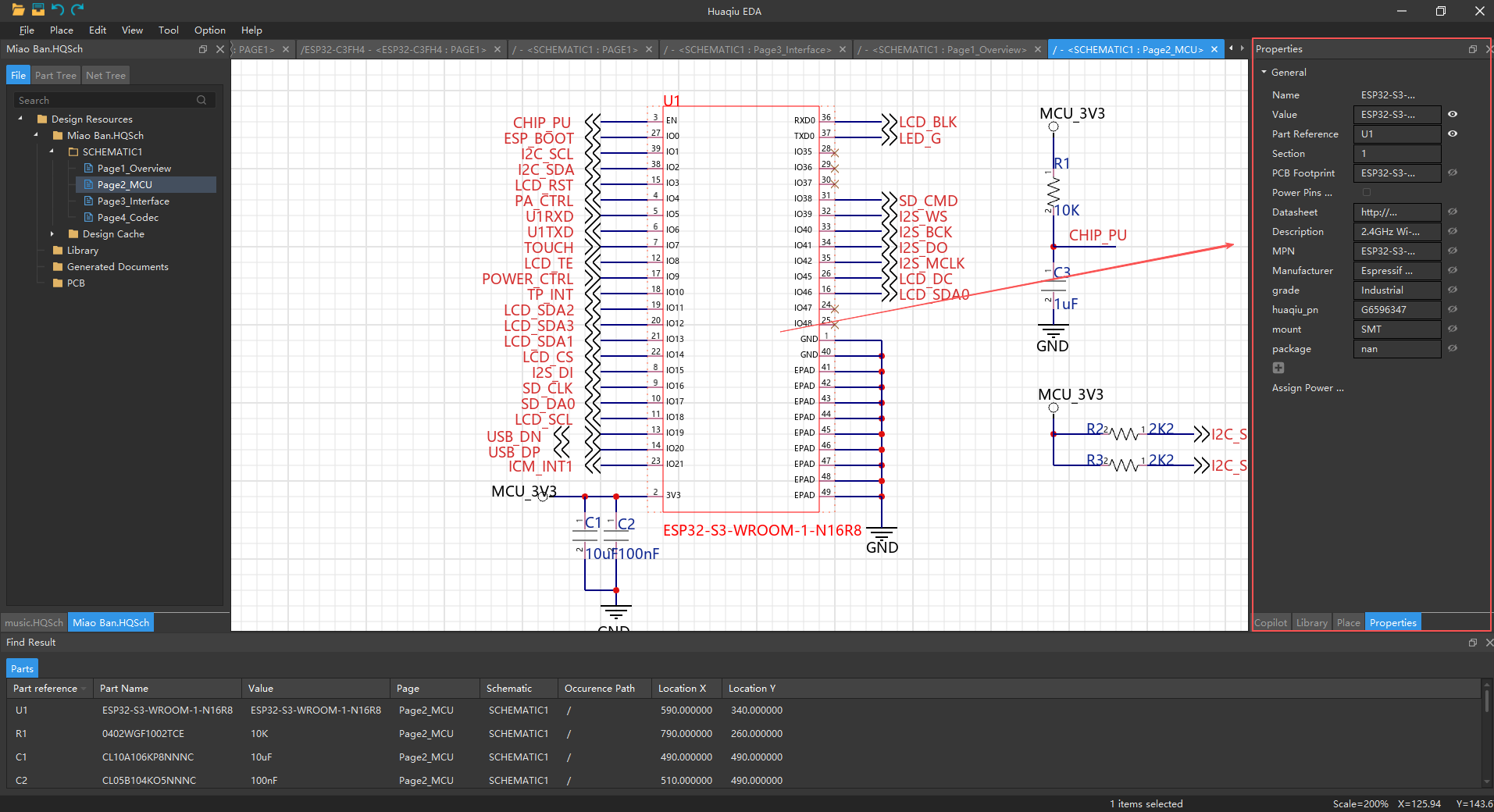

    元件属性编辑器 图 6‑1 元件属性编辑器

7. 华秋原理图 AI助手(Copilot)

7.1 AI助手简介​

智能助手与华秋原理图交互，帮助您更高效地理解图纸中中内容或检查连接关系是否正确。当然，作为一个智能助手，它可以随时解答您关于电子设计的疑问。 目前支持的功能包括：

  • 在聊天面板中进行问答：

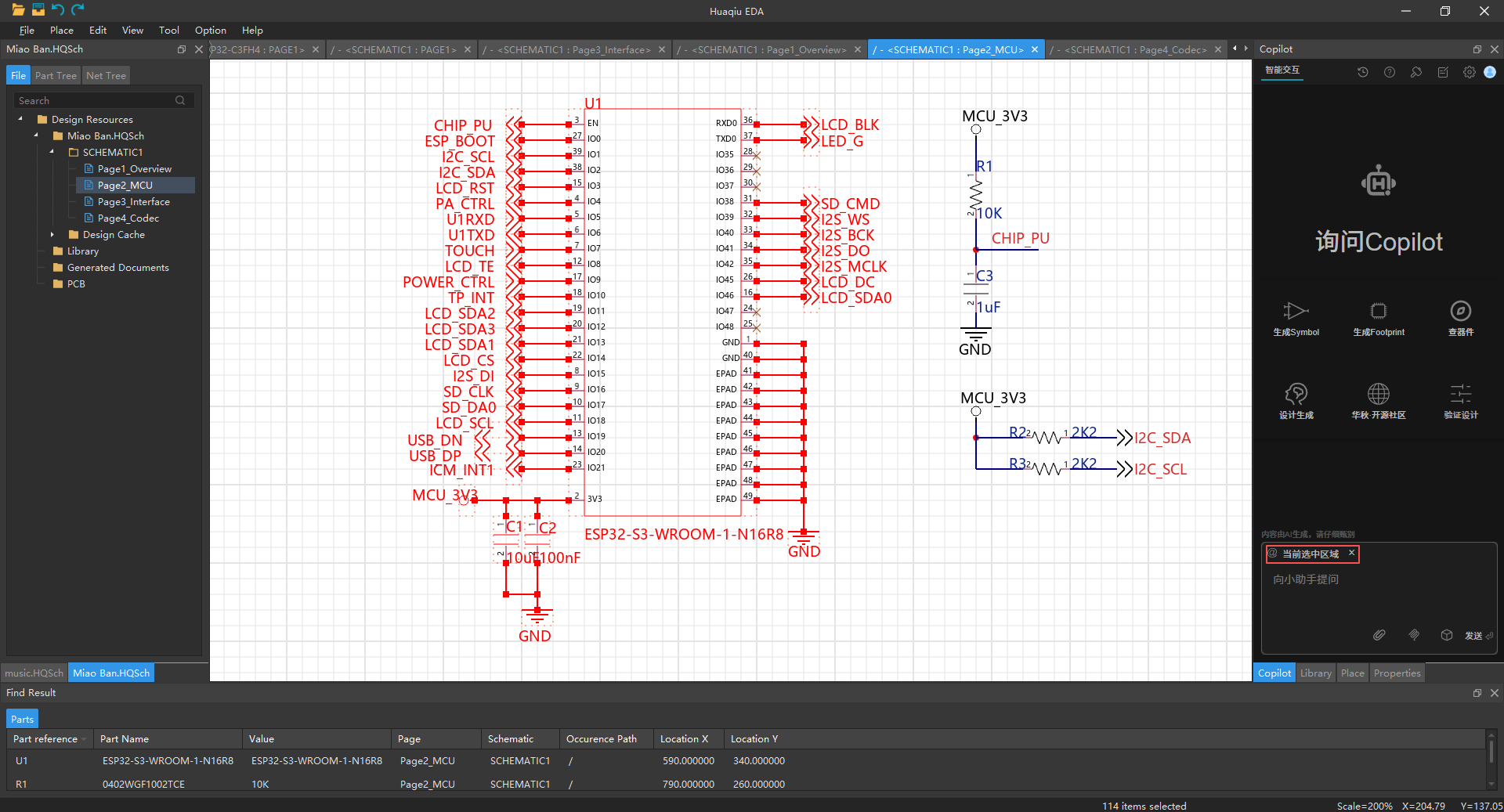

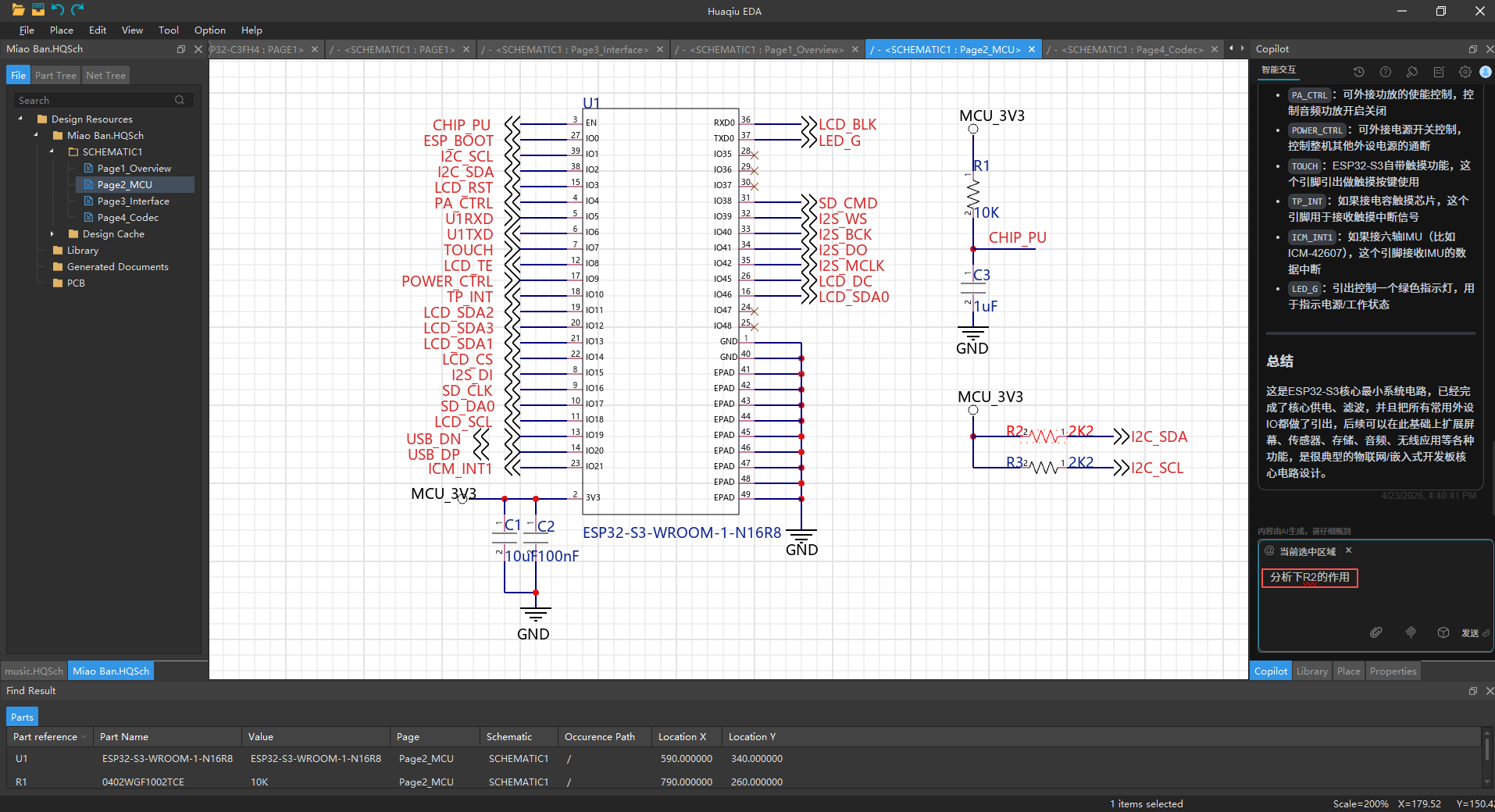

    • 选中原理图中的对象，基于选中对象进行问答
    • @添加上下文，将项目或器件作为上下文进行问答（类似cursor的 @code）

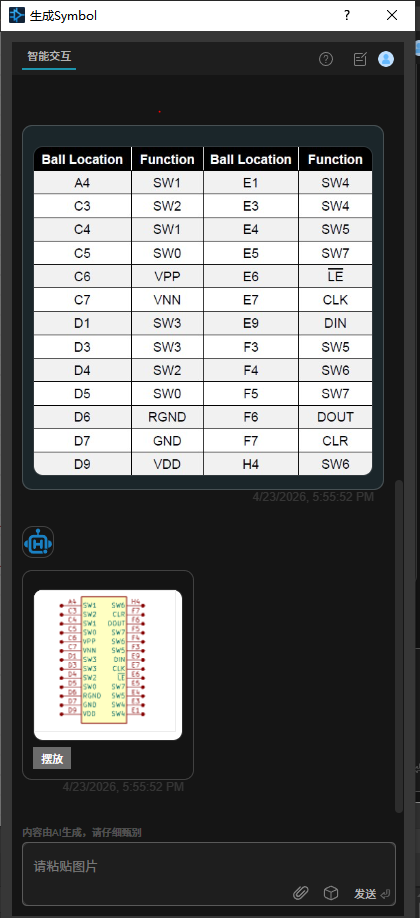

    • 支持图片解析，直接将图片复制到面板中进行问答
  • 使用原理图中的预置菜单，可以解答以下问题：
    • 猜测项目的设计意图
    • 归纳设计中的核心器件
    • 详细介绍当前选中的器件
    • 推荐相似器件
    • 检查当前器件的连接关系是否正确
    • 介绍当前选中器件引脚的功能
    • 检查当前器件未连接的引脚并给出分析
  • @查资料 功能，基于高质量的数据库进行数据查询
    • 避免大模型的幻觉，查询结果更准确
    • 获取器件详情页面链接
    • 获取器件价格
    • 获取器件符号、封装预览

7.2 操作指南​

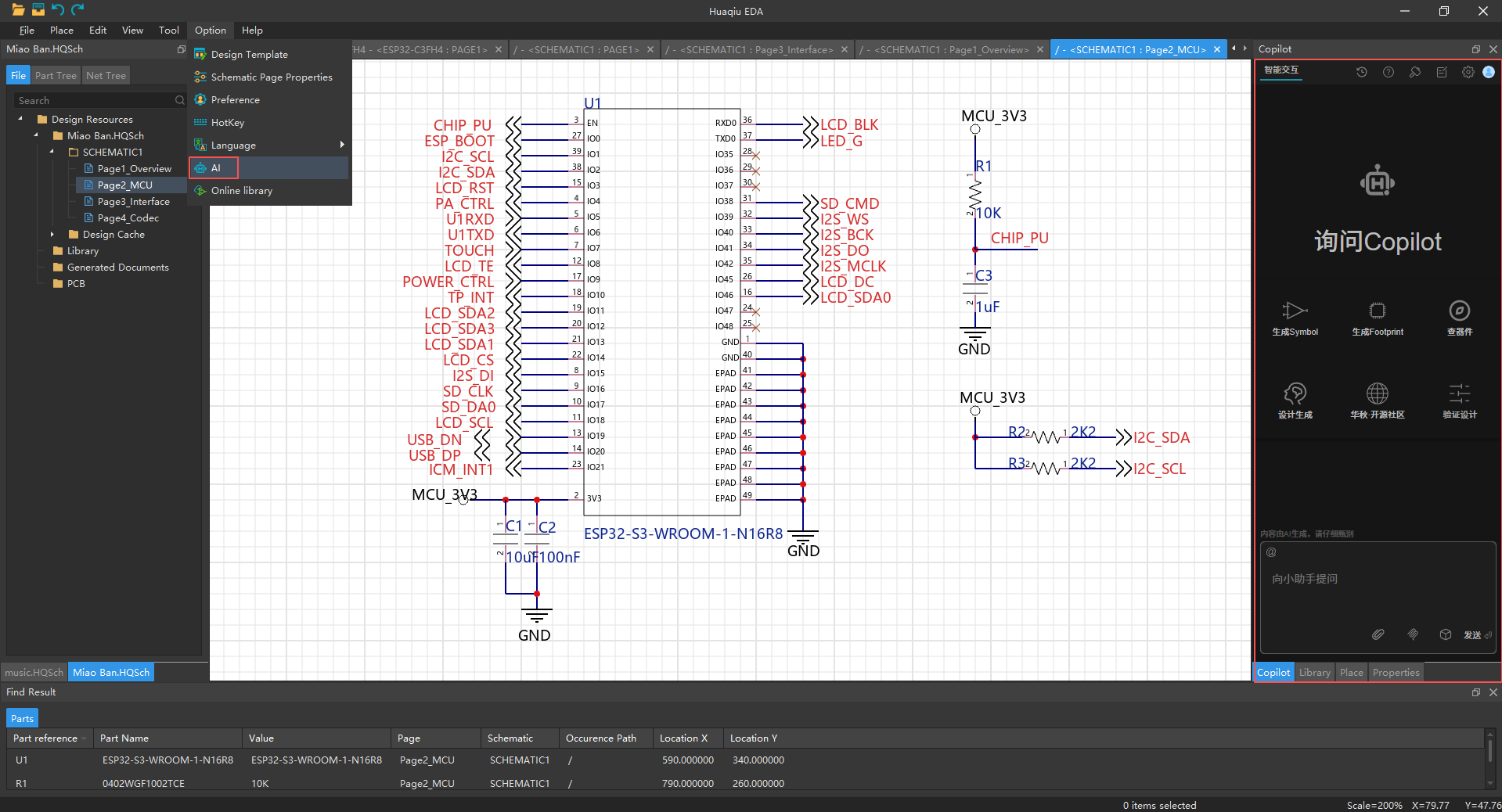

Options → AI

AI 图 7‑1 AI

7.2.1 聊天面板问答​

您可以随时向华秋小助手提出电子相关的问题，也可以根据当前原理图中选中的内容进行提问。除此之外，您还可以 @项目 或者 @器件，基于项目或器件的上下文进行问答。

  • 您可以在面板中询问任何与电子相关的问题： 比如：我要设计一个5V转3.3V的电路，请给出方案及核心器件。

    以下是回答内容

    要设计一个5V转3.3V的电源电路，可以采用以下几种常见方案： 方案 1：线性稳压器 可以使用线性稳压器如LM1117-3.3或LM1084-3.3。这种方案简单，适合于输出电流较小的情况（通常在1A以内）。

    设计步骤：

    1. 核心器件 ：LM1117-3.3 （3.3V线性稳压器）
    2. 输入电压 ：5V
    3. 输出电压 ：3.3V
    4. 输出电流 ：最大 800mA（LM1117）
    5. 外围元件 ：
      • 输入电容（例如：10μF电解电容）
      • 输出电容（例如：10μF电解电容）
      • 可添一个0.1μF的旁路电容在输出端，以提高稳定性。 电路原理图： [Image] 方案 2：DC-DC降压转换器 对于需要较大电流或者对转换效率有较高要求的应用，可以使用DC-DC降压转换器 ，如LM2596或MP1584。 设计步骤：
    6. 核心器件：LM2596（降压型DC-DC转换器）
    7. 输入电压：5V
    8. 输出电压：3.3V
    9. 输出电流：最大 3A（具体根据器件选择）
    10. 外围元件：
      • 输入电容（如：10μF，低 ESR电容）
      • 输出电容（如：100μF，低 ESR电容）
      • 电感（选择合适的电感值，通常为33μH或47μH）
      • 反馈电阻（根据输出电压调整） 电路原理图： [Image] 方案 3：使用可调稳压器 也可以使用可调稳压器如LM317来实现5V转3.3V的电压转换。 设计步骤：
    11. 核心器件：LM317
    12. 输入电压：5V
    13. 输出电压：3.3V
    14. 外围元件：
      • 输入电容（如：0.1μF）
      • 输出电容（如：10μF）
      • 反馈电阻（根据公式调整得到3.3V） 总结 在选择方案时，考虑以下几点：
    • 输出电流需求：若较大，则选择DC-DC转换器方案。
    • 效率：对能量效率有要求时，DC-DC转换器更优。
    • 设计复杂程度 ：线性稳压器设计简单，组件小。 在应用中，选择适合的方案及核心器件后，按照提供的电路原理图进行设计布局即可。如果需要更多的详细参数与设计，建议参考相关的器件数据手册。

  • 继续追问：对比一下3种方案，并做一个表格进行比较。

    以下是小助手的回答

    以下是三种方案（线性稳压器、DC-DC降压转换器和可调稳压器）的对比表格，帮助您更好地理解各自的优缺点和应用场景。 This content is only supported in a Feishu Docs 详细说明：

    1. 线性稳压器
      • 优点：设计简单、成本较低、输出纹波小、噪音低。
      • 缺点：效率相对较低，特别是在输入电压高于输出电压时，产生的热量较大，适合低电流应用。
    2. DC-DC降压转换器
      • 优点：高效率，适合处理较大功率输出，适用于电池供电器件，能够保持较好的电池续航。
      • 缺点：设计较复杂，需要额外的外围元件（如电感、电容），可能会产生一定的输出纹波和噪声。
    3. 可调稳压器
      • 优点：可以根据需要调节输出电压，适用范围广。
      • 缺点：效率在相对高的输入电压下会较低，且由于需要外部电阻调整，可能略为复杂。 总结 选择适合的电源方案应考虑您的具体应用需求，包括功耗、设计的复杂性、成本以及是否需要调节输出电压等。在典型的5V转3.3V应用中，如果负载电流小于800mA，线性稳压器是一个不错的选择；如果需要较高的输出电流或更高的效率，DC-DC转换器将更为合适。如果更灵活调节输出电压是首要需求，采用可调稳压器将是一个理想的选择。

  • 基于选中区域进行问答

您可以随意选中原理图中的任何对象，可以是框选一个局部，也可以是某个器件。此时聊天窗口的上方会显示“@当前选中区域”字样。这时，就可以基于选中区域内的对象进行问答了。

选中原理图区域分析 图 7‑2 选中原理图区域分析

  • 小助手会将选中的器件信息、网表等信息作为上下文，发送给大模型并结合用户的提问进行回答。比如上图中可以提问“分析下电路的功能”

    以下是回答内容

    这是一块以乐鑫ESP32-S3-WROOM-1-N16R8 Wi-Fi蓝牙模组为核心的最小核心电路部分，我们逐个解释每个部分的用途：​

    1. 核心主芯片U1：ESP32-S3-WROOM-1-N16R8​

    这是整个电路的核心处理器，作用是：

    • 内置双核LX7处理器，提供计算能力，运行用户程序、操作系统
    • 集成2.4GHz Wi-Fi + Bluetooth 5.0 LE无线通信能力，支持物联网、无线控制、数据传输
    • 标注的N16R8代表它内置16MB Flash + 8MB PSRAM，满足大型程序、图形界面（比如带LVGL的屏）、多任务运行的存储/内存需求
    • 引出了所有需要的外设IO，给其他外接模块提供接口

    2. 电源滤波电容C1、C2​

    这两个是电源输入的去耦滤波电容，作用是：

    • C1(10μF 0603)：大容量滤波电容，滤除电源输入的低频纹波，稳定3.3V供电电压
    • C2(100nF 0402)：小容量高频去耦电容，滤除ESP32芯片工作时产生的高频开关噪声，避免噪声干扰无线性能和其他外设
    • 这个组合是3.3V数字芯片电源入口的标准滤波设计，保障核心供电稳定。

    3. 电源与地网络​

    • MCU_3V3：给ESP32核心供电的3.3V电源输入，这个设计里是由外部电源电路提供3.3V直流电给到核心
    • GND：公共地，整个电路的参考电位，所有接地引脚都连接到这里，保证电位统一；ESP32模组本身的所有EPAD（散热焊盘）也都连接到GND，既做接地也辅助散热。

    4. 各个引出的IO信号/接口，用途分类：​

    (1) 基础启动配置信号​

    • CHIP_PU：连接到ESP32的EN使能引脚，是芯片的上电使能信号，外部电路可以通过这个引脚控制ESP32复位/启动，常规应用中直接接3.3V保持芯片使能即可
    • ESP_BOOT：连接到IO0，是ESP32的下载启动选择引脚：拉低进入下载固件模式，拉高正常启动，一般外接按键让用户控制进入下载模式

    (2) 串口通信​

    • U1TXD/U1RXD：ESP32的默认串口打印下载引脚，用于输出调试日志、下载固件，连接外部USB转串口芯片即可实现调试和固件升级

    (3) I2C通信​

    • I2C_SCL/I2C_SDA：引出了I2C总线，可外接传感器、触摸芯片、EEPROM等I2C接口外设

    (4) I2S音频接口​

    • I2S_BCK/I2S_WS/I2S_DO/I2S_MCLK/I2S_DI：引出了完整的I2S音频总线，可以外接音频Codec芯片（比如ES8311）实现音频输入输出，或者接I2S接口的数字麦克风

    (5) SPI接口（分两个使用场景）​

    • SD卡接口：SD_CLK/SD_CMD/SD_DA0：SPI模式连接SD卡，可用于存储数据、音频、固件升级
    • SPI接口屏幕：LCD_SCL(LCD SPI SCLK)/LCD_SDA0~3(LCD SPI data)/LCD_DC/LCD_CS/LCD_RST/LCD_TE/LCD_BLK：这一组是SPI接口屏幕的信号，对应屏幕的SPI时钟、数据、命令/数据选择、片选、复位、帧同步TE信号、背光控制，可连接SPI接口的TFT/LCD屏幕做显示输出

    (6) USB​

    • USB_DP/USB_DN：引出了ESP32原生的USB OTG引脚，可以做USB设备（比如USB声卡、USB键鼠），也可以做USB主机外接USB设备

    (7) 额外功能接口​

    • PA_CTRL：可外接功放的使能控制，控制音频功放开启关闭
    • POWER_CTRL：可外接电源开关控制，控制整机其他外设电源的通断
    • TOUCH：ESP32-S3自带触摸功能，这个引脚引出做触摸按键使用
    • TP_INT：如果接电容触摸芯片，这个引脚用于接收触摸中断信号
    • ICM_INT1：如果接六轴IMU（比如ICM-42607），这个引脚接收IMU的数据中断
    • LED_G：引出控制一个绿色指示灯，用于指示电源/工作状态

    总结​

    这是ESP32-S3核心最小系统电路，已经完成了核心供电、滤波，并且把所有常用外设IO都做了引出，后续可以在此基础上扩展屏幕、传感器、存储、音频、无线应用等各种功能，是很典型的物联网/嵌入式开发板核心电路设计。

  • 元件功能查询

    选中元件分析 图 7‑3 选中元件分析

  • 小助手会将选中的器件信息作为上下文，发送给大模型并结合用户的提问进行回答。比如上图中可以提问“分析下R2的作用”

    以下是回答内容

    从你提供的器件信息来看，R2是一颗0402封装的2.2kΩ 1%精度贴片电阻，连接在I2C_SDA信号和MCU_3V3电源之间，这个电路是典型的I2C总线的上拉电阻，作用如下：

    1. 匹配I2C总线的开漏输出特性​

    I2C总线的SDA/SCL信号都采用开漏输出结构：开漏输出无法主动输出高电平，只能把引脚拉到低电平；必须通过上拉电阻把总线电平上拉到高电平（这里是3.3V），才能让总线输出正常的高低电平逻辑：

    • 当所有I2C设备都不抢占总线时，R2把SDA拉到3.3V高电平，总线处于空闲状态；
    • 当某一个设备需要输出低电平的时候，设备内部引脚接地，拉低总线电平，形成低电平逻辑。

    2. 控制总线电平的上升沿速度、抑制干扰​

    I2C总线通信时，低电平是设备主动拉低，上升沿依靠上拉电阻对总线电容充电完成：

    • 你这里选2.2kΩ是非常经典的参数：对于标准模式/快速模式的I2C（≤400kHz），3.3V系统下2.2kΩ~10kΩ都可以正常工作，2.2kΩ能保证充电速度足够快，满足通信速率要求，不会出现上升沿过缓导致的通信错误；
    • 同时这个阻值也可以抑制总线的高频干扰，避免电平跳变过快产生信号过冲、EMI问题。

    3. 实现总线的线与功能​

    I2C总线支持多个设备挂载在同一条总线上，依靠上拉电阻可以实现"线与"逻辑：只要有一个设备把总线拉低，整条总线就是低电平，只有所有设备都释放总线（开路），才会被上拉到高电平，这是I2C总线多设备仲裁的硬件基础。

7.2.2 查资料​

  • 在面板左下方 @查资料，可以查询自有数据库，规避大模型通识造成的幻觉问题：

    查资料

    图 7‑4 查资料

  • 比如：“查一下TPS54331DR的资料”。 回答中包含了器件的电气参数、图片、价格信息、详情链接、符号/封装等资料：

    以下是回答内容

    TPS54331DR的相关资料如下：

    基础信息​

    产品类型：DC/DC开关稳压器（DC/DC Switching Regulators）
    厂商：德州仪器（Texas Instruments (TI)）
    封装：SOP8（8引脚SOIC (D)）
    产品描述：降压型降压稳压器，输入电压范围3.5V至28V，输出电压范围0.8V至25V，工作结温范围-40℃至150℃，符合绿色规范（RoHS，不含锑/溴）
    支持EDA模型[1]

    参数规格​

    参数名称参数值
    无铅属性Lead Free
    REACH SVHC合规性No SVHC
    安装方式SMT
    输出类型可调
    引脚数8
    尺寸长5mm，宽4mm，高1.5mm
    静态电流110 μA
    最小工作温度-40 ℃
    最大工作温度150 ℃
    工作结温150 ℃
    最大输入电压28 V
    最小输入电压3.5 V
    开关频率570 kHz
    最小输出电压800 mV
    最大输出电压25 V
    输出电流3 A
    输出通道数1

    [1]

    购买数量区间人民币价格
    5-501.83662
    50-1501.47794
    150及以上1.30291

    TPS54331DR 具有 Eco-mode 的 3.5V 至 28V 输入、3A、570kHz 降压转换器

7.2.1 图片生成原理图符号（Symbol）​

  • Copilot 支持图片生成原理图符号功能，支持原理图编辑器场景，只需在 Copilot 中 @图片生成符号 功能，并将图片粘贴到 Copilot 中回车即可，无需输入额外的提示词。 Copilot 支持将表格或引脚图直接生成符号。

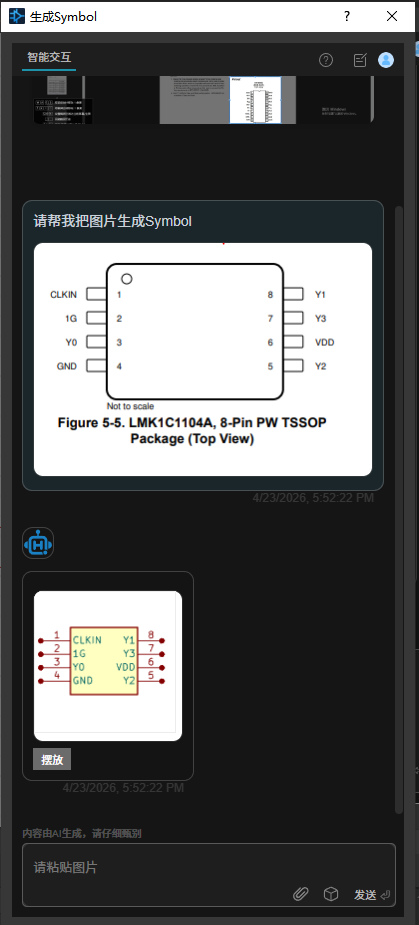

    图片生成元件①

    图 7‑5 图片生成元件①

  • 原理图编辑器的 Copilot 面板中生成原理图符号，则可以直接点击 Copilot 面板中的 “摆放” 按钮，直接将符号摆放到原理图中

    图片生成元件②

    图 7‑6 图片生成元件②

8. 批量编号（Annotate）

Tools → Annotate

  1. 元器件编号(reference):编号前缀+[序号].例如U,R1,PC2.

  2. 元器件单元编号(part reference):编号前缀+[序号]+单元识别编号.例如:R1A,PC2-1.

    批量编号

    图 8‑1 批量编号

  • Mode

    • Occurrence : 实例（默认）

    • Instance : 实例引用

  • Scope

    • Update entire design : 对整个设计进行annotate.

  • Action

    • Unconditional reference update ：无条件全部元件annotate.

    • Incremental reference update ：针对位号中序号为?或包含?的元件进行编号增量续编

    • Reset part reference to"?" ：复位位号，将所有元件位号中数字序号的部分设成"?"

    • Reset the duplicated part reference：针对重复的位号进行annotate

  • Annotation type

    • Left-Right : 在页面内按照从左到右,从上到下的顺序确定相同编号前缀零件的编号

    • Top-Bottom : 在页面内按照从上到下,从左到右的顺序确定相同编号前缀零件的编号

  • Other

    • Preserve Designator : 保留用户修改的位号.

    • Preserve User Assigned References : 针对同构元件,在Reset part references to "?"和Unconditional reference update中是否保持designator不变.针对异构元件不起作用.

  • Combined Property String ：元器件单元合并条件（多选）

9. 电气规则检查DRC

9.1 DRC检查​

Tool → Design Rules Check

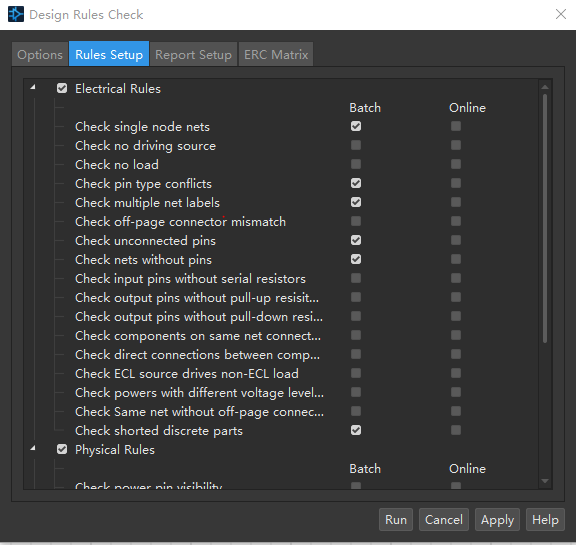

DRC检查规则配置

图 9‑1 DRC检查规则配置

可检查项：

  • 单引脚网络（Check single node nets）

  • 引脚类型冲突 （Check pin type conflicts）

  • 重复网络名 （Check multiple net labels）

  • 未连接引脚（Check unconnected Pins）

  • 未连接引脚网络（Check nets without pins）

  • 分立器件短接（Check shorted discrete parts）

  • 缺少封装属性（Check Missing PCB footprint property）

  • 缺少引脚编号（Check missing pin numbers）

  • 无引脚（Check device with zero pins）

  • 悬空导线（Check hanging wires）

  • 位号前缀不匹配（Check RefDes prefix mismatch）

  • 重复位号（Check Duplicate Part Reference）

9.2 ERC检查​

ERC规则配置

图 9‑2 ERC规则配置

  • 引脚 Type 在 Library → Place Pin 中定义

  • 规则在 Tool → Design Rules Check → ERC Rules 中启用

  • Check pin type conflicts结果在 DRC Report 中输出

9.3 DRC结果​

DRC结果 图 9‑3 DRC结果

  • 底部面板显示错误列表

  • 双击自动跳转定位

  • 颜色高亮提示

10. 网表、BOM、PDF输出

10.1 网表输出​

Tool → Create Netlist

网表生成对话框

图 10‑1 网表生成对话框

支持格式：

  • HQPCB Netlist

  • Allegro Netlist

  • Pads Netlist

  • AD Netlist 功能特性：

  • 自动导出网络连接关系

  • 包含元件位号、封装、属性

  • 用于PCB导入

10.2 BOM 物料清单​

Tool → Bill of Materials ![BOM 物料清单输出设置](./images/BOM 物料清单输出设置.PNG) 图 10‑2 BOM 物料清单输出设置

默认模式：Occurrence

默认范围：process enter design

输出字段：

  • 位号（Ref）

  • 数量（Qty）

  • 元件名称（Part）

  • 参数值（Value）

  • 封装（Footprint）

  • 厂商料号（MPN）

支持格式：

  • Excel

  • CSV

10.3 PDF输出​

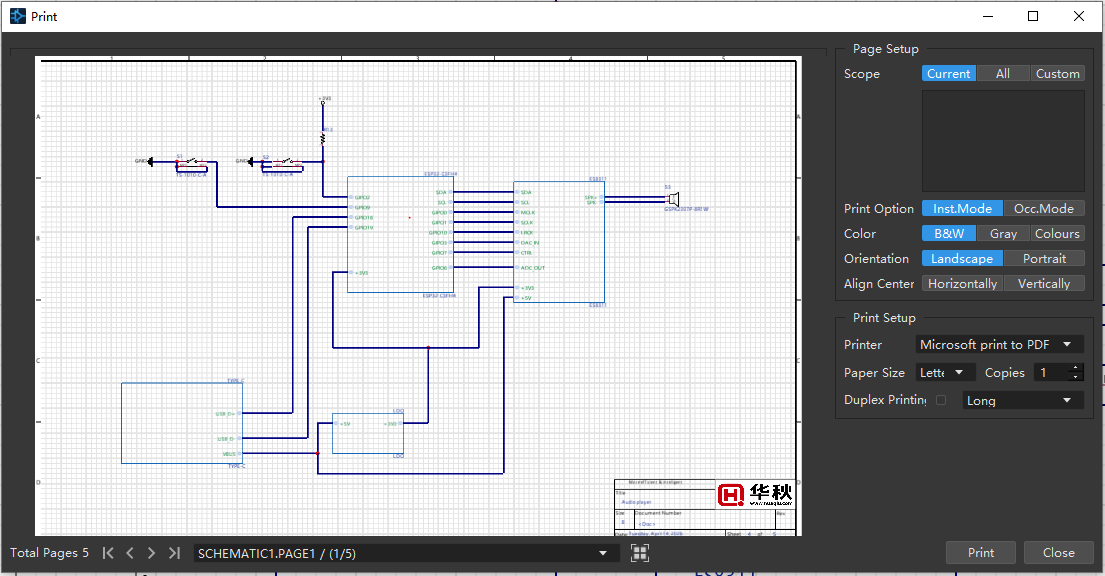

File → Print 选择 Microsoft Print to PDF 打印 图 10‑3 打印

默认模式：Occurrence

默认范围： All

特性：

  • 打印预览

  • 一键居中

  • 输出格式.PDF

11. 快捷键、视图与高效操作

11.1 绘图快捷键​

  • Shift+L：直线

  • Shift+R：矩形

  • Shift+F：椭圆/圆

  • Shift+T：弧

  • Y：折线

  • T：文本

  • Shift+G：引脚

  • P：放置元件

  • W：导线

  • A：线扇出

  • B：总线

  • N：网络标号

  • F：电源

  • G：地

  • E：总线分支

  • X：不连接符

  • J：接点

11.2 视图控制​

  • Ctrl+Wheel：缩放（默认）

  • R+Button：平移（默认）

  • Shell+Wheel：画布水平滚动（默认）

  • Wheel：画布垂直滚动（默认）

  • I：放大

  • O：缩小

  • C：居中

  • Q：层次图预览

  • Ctrl+N：上一部分

  • Ctrl+B：下一部分

  • PgUp：上一页

  • PuDown：下一页

  •  ← → ↑ ↓：微调

11.3 编辑快捷键​

  • Ctrl+Z：撤销

  • Ctrl+Y：重做

  • Ctrl+X：剪切

  • Ctrl+C/V：复制粘贴

  • Delete：删除

  • R：旋转

  • Ctrl+S：保存

  • Ctrl+F4：关闭页面

  • Ctrl+A：全选

  • Ctrl+F：查找

  • Ctrl+P：打印

  • H/V：镜像

  • M/D：移动/拖拽

  • Esc：退出当前命令

12. 附录：文件格式、术语

12.1 文件格式说明​

  • .prj：项目文件

  • .HQSch：设计文件

  • .HQSchLib：元件库

  • .vnt：网表

  • .csv/.xls：Bom

  • .pdf：PDF

  • .HQSchLck：原理图锁定

  • .SchConfig：原理图配置

12.2.术语​

12.2.1 Instance 与 Occurrence 术语​

  • Instance（实例） 释义:指元件原始定义本体，来自元件库的标准模板。

    • 来源于 .HQSchLib 库中原始 Part
    • 全局唯一标准定义
    • 代表器件类型、符号、引脚、电气属性
    • 不绑定具体位号、不绑定图纸位置 特点
    • 属于「模板层」
    • 整个工程同型号芯片，共用同一个 Instance
    • 修改 Instance = 全局所有器件同步变更

  • Occurrence（实例引用 / 事件引用） 释义：指原理图页面上实际放置出来的每一个具体器件。

    • 图纸上看得见的每一颗 R1、U2、C3 都是一条 Occurrence

    • 绑定：位号、坐标、旋转、镜像、参数、封装

    • 依附于 Instance 存在 特点

    • 属于「应用层」

    • 同一个 Instance，可以有无数个 Occurrence

    • 单独修改某一个 Occurrence，不会影响库模板

      通俗区分

    • Instance = 图纸外的「零件模具 / 原版」

    • Occurrence = 图纸里实际摆出来的「成品个体」

      举例：工程里放了 10 个 0805 电阻：

    • Instance 数量：1 个（电阻库原始符号）

    • Occurrence 数量：10 个（R1~R10 十个实体）

12.2.2 工程与图纸类术语​

  1. Design（设计） 包含原理图页、库文件、缓存、配置，后缀.dsn。

  2. Schematic

    原理图，电路逻辑图形化图纸，硬件设计前端核心文件。

  3. Schematic Page（原理图页）

    单张图纸页面，复杂电路支持多页分页设计。

  4. Title Block（标题栏/图框） 图纸标准化边框区域，包含版本、日期、设计者、图纸编号、页码信息。

  5. Sheet Size（图纸尺寸） 图纸规格：A4、A3、A2、A1、自定义尺寸。

  6. Grid (网格)

    网格，绘图对齐基准，分为主网格、次网格，支持吸附锁定。

  7. LIbrary（元件库） 元件库，用于统一存放原理图元件、符号、标题栏。

  8. Design Cache（设计缓存） 工程内部临时元件缓存库，防止库文件丢失导致元件失效。

12.2.3 绘图与图形对象术语​

  1. Wire（电气导线） 具备电气连接属性的信号线，用于引脚互连，区别于普通线条。
  2. Junction（电气节点） 导线交叉/汇合处的实心连接点，无节点则交叉导线互不连通。
  3. Bus（总线） 一组并行信号集合，简化图纸布线，格式DATA[0..7]。
  4. Bus Entry（总线分支） 导线与总线之间的斜向过渡连接线。
  5. Line（普通直线） 无电气属性，仅做标注、分割、绘图示意。
  6. Polyline（多段折线） 自定义不规则连续线条，纯图形用途。
  7. Rectangle（矩形）、Ellipse（椭圆）、Arc（圆弧） 非电气图形，用于模块框选、标注圈选、区域划分。
  8. Picture（插入图片） 原理图嵌入LOGO、框图、芯片示意图，无电气属性。

12.2.4 信号与网络术语​

  1. Net（网络） 相互电气连通的所有引脚、导线集合，电路最小电气单元。
  2. Net Alias（网络标号） 同名标号自动互连，无需物理连线，简化复杂走线。
  3. Power （电源网络） VCC、VDD、3.3V、5V等供电专用全局网络。
  4. Ground（地网络） GND、AGND、DGND、PGND，参考电位基准。
  5. Wire Fanout（扇出） 单点信号多路分支输出，如时钟扇出、电源分支。
  6. No Connect（悬空标记/NC） 闲置引脚屏蔽ERC检查，标记无效悬空引脚。

12.2.5 层次化专用术语​

  1. Hierarchical Block（层次化模块方块） 顶层页面的功能模块容器，代表一张子原理图。
  2. Hierarchical Pin（层次引脚） 模块方块边缘对外引出接口。
  3. Hierarchical Port（层次端口） 子原理图内部接口，与顶层Hierarchical Pin一一绑定互联。
  4. Off-Page Connector（跨页连接器） 多页原理图之间的标准互连符号，规范跨页信号。

12.2.6 元件与引脚术语（核心）​

  1. Part（元件/器件） 原理图基础器件，如电阻、芯片、连接器。
  2. Reference （位号） 器件唯一编号：R1、C2、U3、D1、J2。
  3. Value（器件参数值） 元件规格：10k、0.1uF、100nF、STM32F103。
  4. Footprint（封装） 对应PCB物理焊盘规格：0805、SOP-8、QFP-48。
  5. Pin（引脚） 元件电气接口，分为输入、输出、电源、双向等类型。
  6. Pin Type（引脚电气类型） Input、Output、Bidirectional、Power、Passive、Open Collector。
  7. Pin Shape（引脚外形） 直线、短线、时钟脚、低有效圆点、零长度隐藏脚。
  8. Multi-part Part（分体元件） 一个芯片分为多块绘制，如四运放、门电路。

12.2.7 检查与规则类术语（DRC/ERC）​

  1. ERC（Electrical Rule Check） 电气规则检查，基于引脚类型检测电气逻辑错误。
  2. DRC（Design Rule Check） 设计规则检查，包含电气+图纸规范+约束规则校验。

12.2.8 输出术语​

  1. Annotate（位号自动编号） 批量统一规整所有器件位号，避免重复、乱序。
  2. Netlist（网表） 原理图与PCB对接文件，包含所有网络、引脚、封装对应关系。
  3. BOM（Bill of Material） 物料清单，输出位号、参数、封装、厂商料号。
