设计审查工具

上传文件​

目前支持用户以三种形式上传设计进行审查。

单张 Kicad 原理图​

以 .kicad_sch 为后缀的单个 Kicad 原理图文件，是最为简单的设计形式。

Kicad 层次化设计​

将项目下所有的 .kicad_sch 文件与 Kicad 项目文件（.kicad_pro）打包在一个 .zip 压缩文件中。

# 一个包结构示例

complex_hierarchy.zip
  |-- complex_hierarchy.kicad_sch
  |-- ampli_ht.kicad_sch
  |-- complex_hierarchy.kicad_pro
注意

压缩包及其子目录中不要包含多于一个项目文件（.kicad_pro），否则会导致系统解析异常。但是压缩包中的其余文件不会导致处理异常，例如.kicad_sym文件或者.kicad_pcb文件（虽然它们在审查过程中不会被使用）。

我们支持各种 EDA 工具导出的网表格式，BOM 需要为 Excel 或 CSV 格式。

网表与BOM​

如果您正在使用其他 EDA 工具或者不愿意直接上传设计，可以上传设计的网表进行审查。此时在网表文件之外还需要额外上传 BOM（材料清单） 以帮助精准匹配器件信息。

网表上传指南

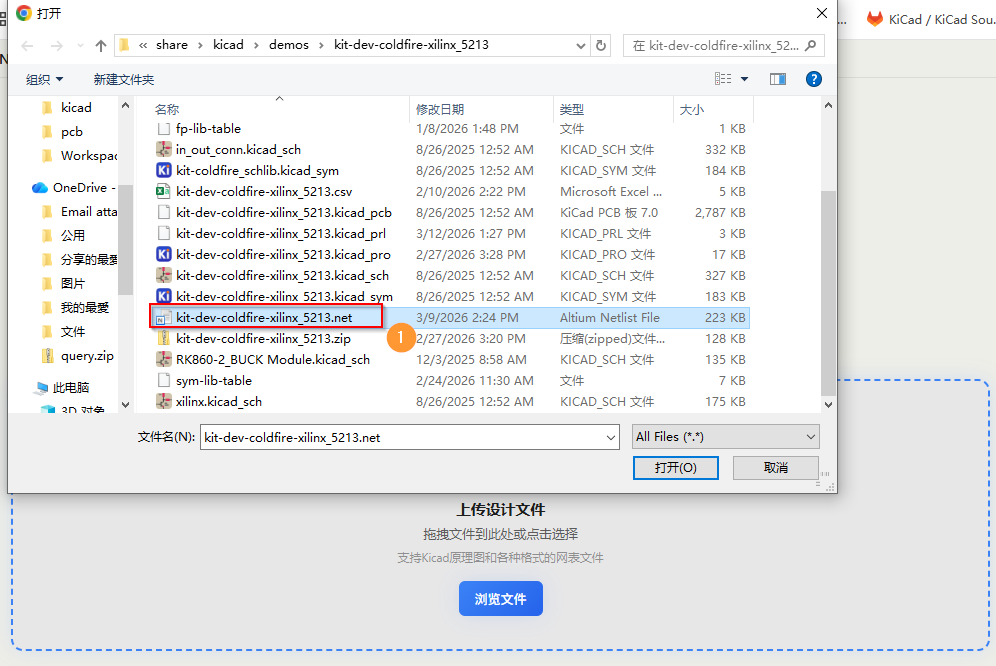

步骤一 上传网表文件

网表上传指南

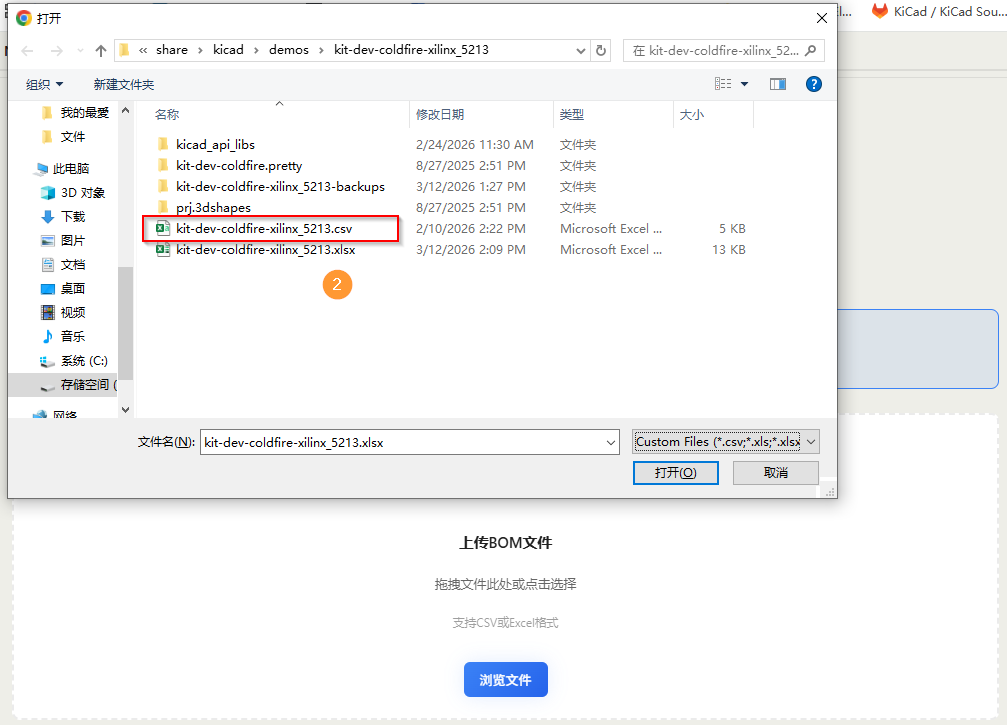

步骤二 上传csv或excel格式的BOM文件

如何导出网表与BOM​

依据您正在使用的EDA工具，导出的网表与BOM的方式各有差异。下文中仅以Kicad作为示例

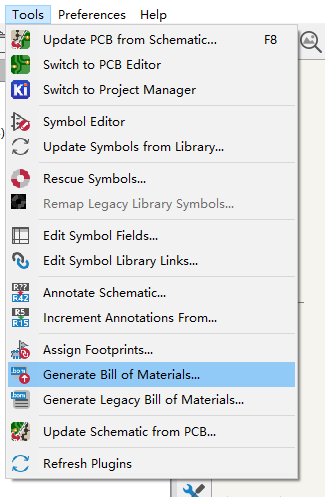

  • BOM： 在Kicad中导出网表的入口为工具>>生成物料清单
网表上传指南

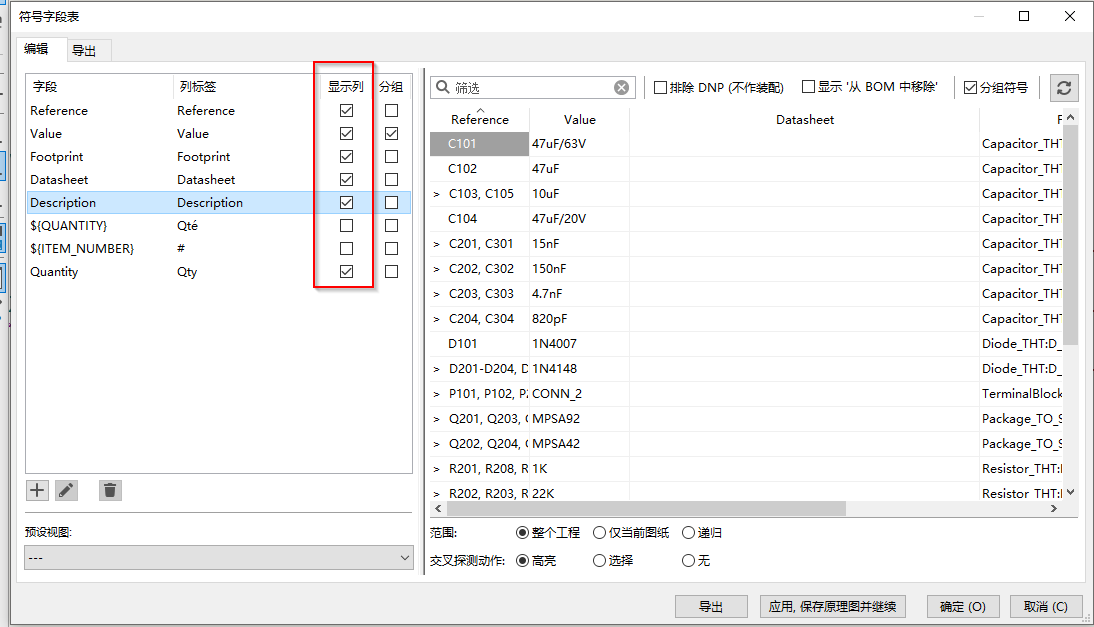

推荐在导出的BOM列表中包含尽可能多的资料（通过勾选“显示列”配置），以提高审查分析的正确率

网表上传指南

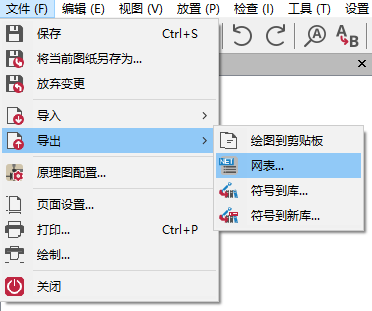

  • 网表：入口在菜单>>导出
网表上传指南
网表上传指南

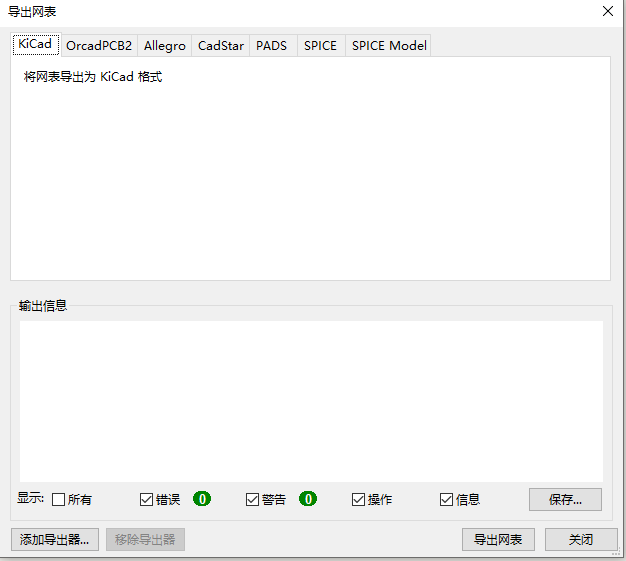

将设计导出为Kicad格式或者Allegro格式的网表可以获得更准确的审查结果

推荐

为了获得最佳体验，推荐您使用 BOMKicad 设计文件。这能获得更精准的审查结果，并开启原理图预览、审查结果互动等功能。

器件匹配​

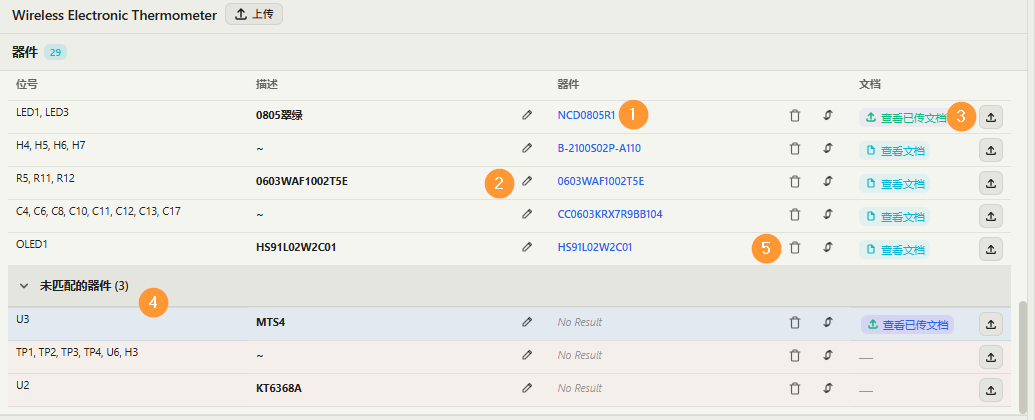

审查的焦点是器件。通过将用户设计中的器件与华秋数据库进行配对，补充 Datasheet 等关键信息，这一过程称为器件匹配。只有保证匹配的正确性，才能获得准确的审查结果。请仔细检查系统给出的结果，必要时进行修改。界面上各元素的含义如下：

alt text

  1. 成功匹配到的华秋数据库中的器件。如果对某条匹配不满意，可以点击 更换匹配对象。
  2. 来自于BOM中Value字段的内容，这部分描述是审查的参考依据之一。点击 可以编辑描述
  3. 自动匹配器件的Datasheet文档。如果没有匹配到文档或者文档不正确，通过 上传用户自有资源
  4. 此区域展示没有成功匹配到华秋器件或者Datasheet文档的对象。在将这些器件列为审查对象之前，必须先为其补充文档
  5. 点击删除按钮，可以将器件位号清空对应的器件型号和文档，需要重新上传对应的datasheet，才能开始对应的器件位号进行检查
网表上传指南

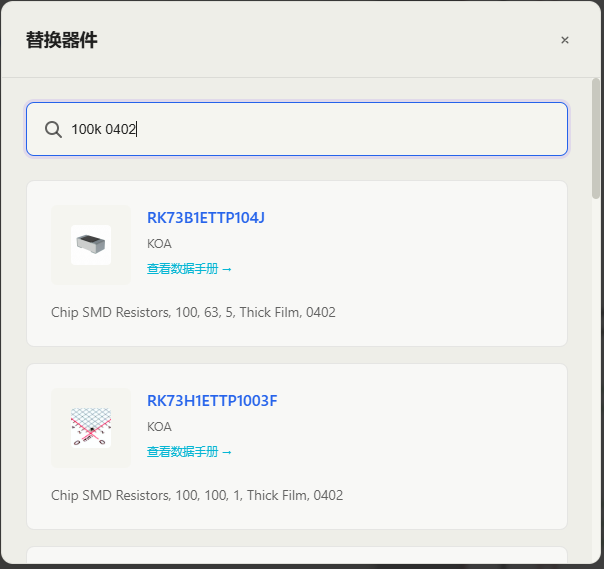

在替换器件时，可以通过型号或规格描述进行搜索

审查​

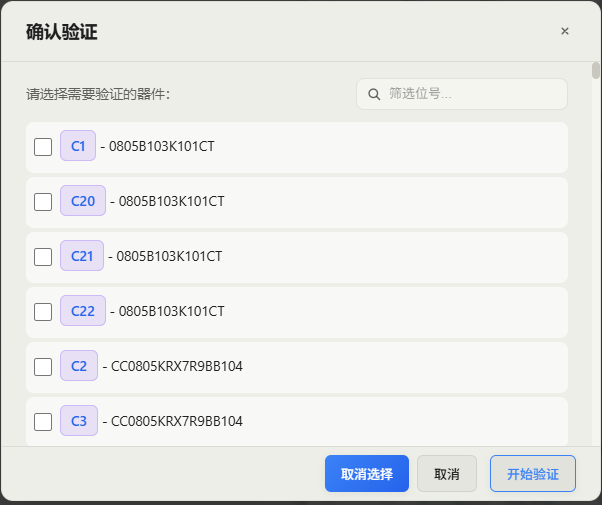

在核对器件匹配结果无误之后，使用 开始检查。审查对象必须具有 Datasheet。缺少文档的器件将不会出现在选择列表中。

列表展示

缺少 Datasheet 的器件不会出现于列表中

当设计中的器件较多时，可以通过过滤搜索快速定位到目标对象

查看报告
限制

每轮检查最多支持对 5 个器件同时进行审查。

审查结果​

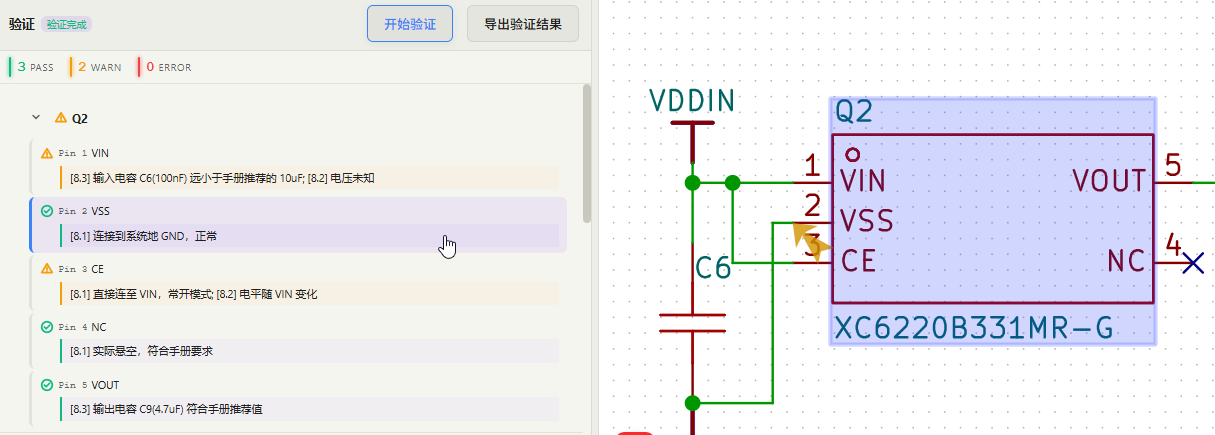

页面的左下方区域以“器件”>>“引脚”的维度展示审查结果。每个引脚都给出一条简单描述

通过点击审查结果中的器件和引脚，右侧原理图图预览中将会跳转到相应对象

alt text

注意

原理图预览功能只有当上传Kicad文件时有效，如果上传网表文件则无法使用此功能

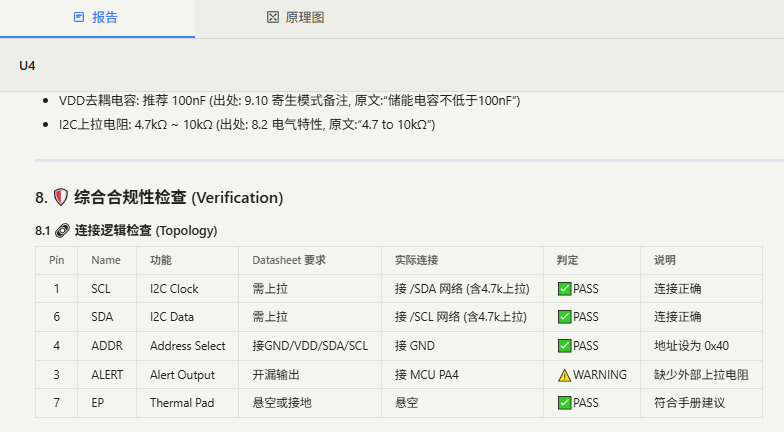

验证报告​

查看报告

在引脚维度以外，审查工具也提供器件维度的完整报告。当光标悬停在器件栏上时候，点击 查看完整报告

查看报告

下载报告​

通过“导出验证结果” 可以将当前批次和历史批次的报告打包一起导出。导出文件中包括验证报告和设计文件原件

网表上传指南
网表上传指南

历史记录​

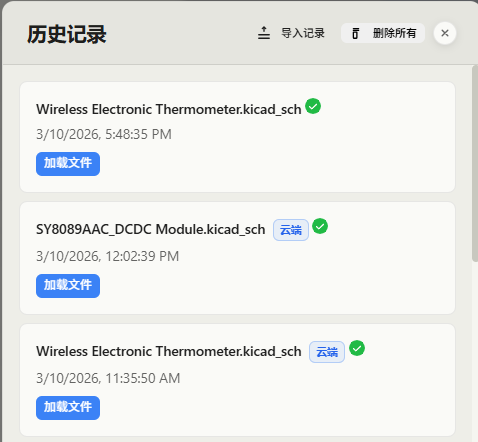

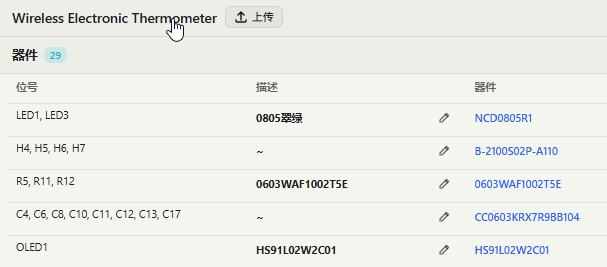

点击左上角的项目名称，会跳出历史记录弹窗，然后点击加载文件，可以跳转到之前的验证项目。

网表上传指南
网表上传指南
